钢结构管道支架安装施工方案FAQ

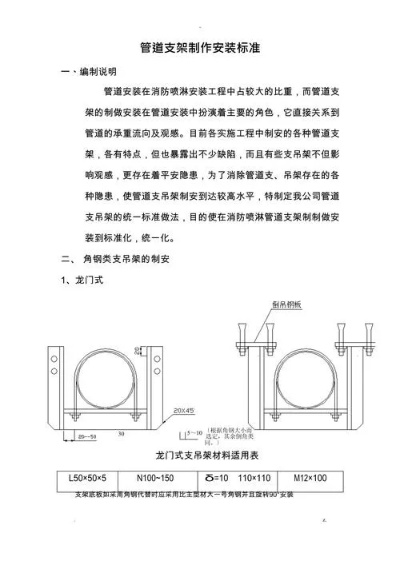

1.管道支架系统由哪些核心部件构成？

完整的支架系统包含三大单元：固定支架采用HW350×350格构式型钢与基础满焊连接，形成刚性支撑点；滑动支架设置3-5mm间隙滑槽，配套聚四氟乙烯摩擦片；导向支架通过限位卡箍控制管道轴向位移。其中主管廊支架最大设计跨度18米，标准柱距6米，需承载工艺管道、电缆桥架等组合荷载。

2.施工前需完成哪些技术准备？

• 图纸会审阶段需重点核查：基础定位尺寸与土建交接数据一致性、高强螺栓规格与节点板匹配性、斜撑与管道净空距离（≥300mm）
• 测量控制网布设采用全站仪建立6个基准点，平面控制精度±2mm/km，高程闭合差≤±12√Lmm
• 技术交底应包含构件加工允许偏差（柱垂直度≤H/1000且≤15mm）、焊接工艺参数（Q355B钢材采用E5015焊条，电流180-220A）

3.钢结构管道支架安装有哪些关键工序？

3.1基础验收

采用水准仪检测基础标高偏差（≤±3mm），全站仪复核轴线位置（≤±5mm），基础杯口内表面平整度需≤2mm/m

3.2支架焊接

固定支架要求全长满焊，焊缝高度不低于较薄母材厚度。焊接层间温度控制在150-250℃，焊后24小时内完成100%UT探伤。特别注意焊口距离支架边缘应≥50mm，避免应力集中

3.3位移补偿安装

滑动支架安装时需预偏50%位移量，热胀管道朝向固定点反方向偏移，冷缩管道则朝向固定点正方向

4.质量控制需关注哪些核心指标？

• 高强螺栓扭矩系数允许偏差±10%，螺纹损伤不超过全扣数10%
• 支架垂直度偏差≤2‰，水平度偏差≤3mm/m
• 防腐处理严格执行"两遍防锈漆+面漆"工艺，金属与管道接触面加设橡胶垫片

5.特殊节点如何处理？

• 弯管部位应在50cm范围内增设加强支架，防止管道塌腰
• 阀门、三通等管件位置必须单独设置承重支架
• 转换层支架需进行专项荷载验算，确保应力值≤205N/mm2

6.安全防护措施有哪些硬性要求？

高空作业平台需设置1.2m高防护栏杆，挂设密目安全网（网目密度≥2000目/100cm2）。吊装作业时，250t汽车吊需保持与架空线路最小安全距离10m

7.竣工验收依据哪些标准？

依据《钢结构工程施工质量验收标准》GB50205-2020，重点检查：支架间距（水平管≤5m，立管每层≥1个）、连接牢固度、防腐完整性。重型管道支架需进行1.25倍设计荷载试压

通过规范施工可确保支架系统达到50年设计使用年限，如天津某供热管事故即因支架锈蚀23年未更换引发。
