钢结构地基怎么做？先看懂这三张关键图纸

一、钢结构地基为什么需要专门设计？

钢结构建筑与传统钢筋混凝土结构最大的区别在于荷载传递方式。钢材强度高、自重轻的特性使得地基承受的竖向荷载相对较小，但水平荷载（如风荷载、地震作用）的影响更为显著。由于钢材的导热性能会导致其在高温环境下强度急剧下降，地基设计还需考虑火灾等极端情况下结构的整体稳定性。

在实际工程中，钢结构地基必须满足三个基本要求：保证柱脚的刚性连接、有效传递水平剪力、控制基础沉降差。当钢柱直接嵌入基础混凝土时，柱脚区域的应力分布非常复杂，需要专门的设计计算来确保安全。

二、三类核心地基做法图纸详解

1.独立基础施工图（最常用）

独立基础是单层厂房和多层钢结构的首选形式。图纸需明确显示：

• 基础尺寸与埋深：根据地基承载力计算确定，通常埋深不小于冻土层深度
• 钢筋配置：包括底板钢筋、柱插筋和箍筋，防止混凝土开裂
• 锚栓定位：要求定位精度在±2mm以内，锚栓长度应满足锚固要求
• 防潮层设置：在基础顶面设置沥青防潮层，防止地下水腐蚀钢柱

关键节点在于柱脚连接处的防水处理。钢柱与基础接触面需采用专用密封胶填充，并在基础四周设置排水坡，防止积水渗透影响钢结构耐久性。

2.桩基础承台图（软弱地基）

当遇到软弱土层或建筑物荷载较大时，需采用桩基础。图纸包含：

• 桩位布置图：显示桩的精确位置、间距和数量
• 承台配筋图：展示承台内钢筋的布置方式，特别是桩顶区域的加强钢筋
• 连接构造：钢柱与承台之间的抗剪键设计，保证水平力的有效传递

特别需要注意的是，在桩基施工完成后，必须进行桩身完整性检测和承载力测试，确保单桩承载力符合设计要求。

3.筏板基础详图（不均匀地基）

对于地质条件复杂、存在明显不均匀沉降风险的项目，筏板基础是最优选择。图纸重点展示：

• 底板厚度与配筋：通常厚度不小于300mm，双层双向配筋
• 柱脚抗拔设计：包括锚栓的抗拔计算和构造措施
• 施工缝留设：明确施工缝位置和处理方法，保证基础的整体性

筏板基础的核心优势在于能够有效调节不均匀沉降，但混凝土用量大、成本较高，需进行技术经济比较后采用。

三、图纸中容易被忽视的关键细节

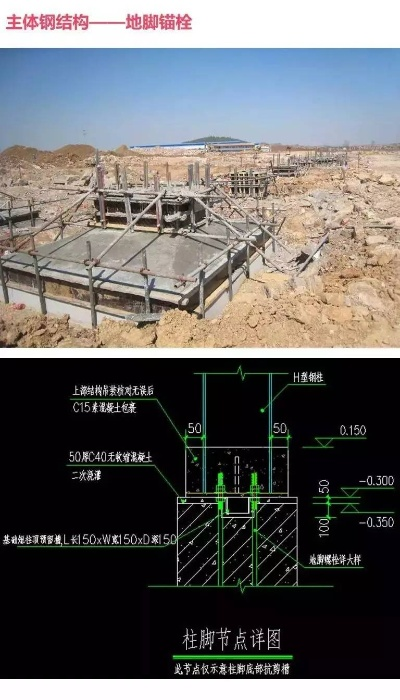

1.锚栓定位精度控制

施工图中必须包含锚栓定位板大样图。实际工程中，常采用独立定位支架固定锚栓，混凝土浇筑前需复核锚栓位置，允许偏差不超过3mm。锚栓的螺纹部分需用塑料套管保护，防止混凝土污染。

2.柱脚防腐防火设计

钢结构地基图纸必须明确标注防腐防火措施。包括：

• 防腐涂层：柱脚埋入部分需进行加强级防腐处理
• 防火保护：地面以上1.5m范围内柱脚应包裹防火材料，耐火极限不低于钢柱本身
• 防碰撞保护：车辆通行区域的钢柱需设置防撞设施

3.沉降观测点布置

图纸应标注沉降观测点的精确位置和制作方法。观测点通常设于柱脚附近，采用不锈钢标志，便于长期监测。

四、地基图纸的现场实施要点

1.施工顺序控制

严格按照图纸要求的顺序施工：定位放线→土方开挖→垫层施工→基础钢筋绑扎→锚栓定位→模板支设→混凝土浇筑→养护拆模。其中锚栓定位必须在钢筋绑扎完成后、混凝土浇筑前进行最终复核。

2.质量控制关键节点

• 混凝土浇筑：避免直接冲击锚栓，防止移位
• 定位保护：混凝土初凝前再次检查锚栓位置
• 强度发展：基础混凝土强度达到75%以上方可进行钢柱安装

3.验收检测标准

地基施工完成后，需进行以下检测：

• 锚栓位置偏差检测
• 基础顶面标高测量
• 混凝土强度回弹测试
• 基础尺寸复核

检测结果必须符合《钢结构工程施工质量验收规范》要求，各项指标合格后方可进入钢结构安装阶段。

小编有话说

掌握钢结构地基做法图是确保工程质量的基础。从独立基础到桩基承台，每类图纸都有其特定的技术要求和实施要点。在实际工程中，设计人员应根据具体地质条件和荷载情况选择合适的基础形式，施工人员需严格按图施工，监理人员要重点控制关键工序，共同确保钢结构建筑的安全可靠。随着检测技术的进步，基于大数据分析的智能化地基监测系统正在逐步推广，为钢结构建筑的长期安全运营提供更有力的技术保障。
