钢结构连接板是什么？如何在工程中确保其可靠性？

1.什么是钢结构连接板，它在结构中起什么作用？

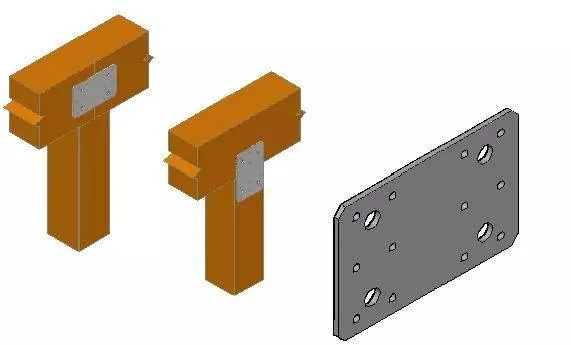

钢结构连接板是钢结构节点中用于传递和分配荷载的关键传力元件，通常以钢板形式通过焊接、螺栓或铆钉将梁、柱、斜撑等构件相互连接。它能将应力从一個构件平稳过渡到另一個构件，避免局部应力集中，保障结构整体稳定性。例如在大型工业厂房的门式刚架体系中，H型钢梁与柱的刚性连接就需要特定形状的连接板实现弯矩和剪力的可靠传递。

2.钢结构连接板的主要类型有哪些？

根据连接方式和受力特性，连接板可分为以下几类：

• 焊接连接板：通过焊缝与构件直接融合，形成刚性连接，常见于高层建筑核心筒与框架梁的节点。上海中心大厦的柱梁节点正是采用这类连接形式。
• 螺栓连接板：通过高强螺栓夹紧固定，具有可拆卸、施工便捷的优点，适用于需调整或拆改的结构。杭州亚运会临时场馆的钢结构便大量采用带孔连接板配合螺栓安装。
• 铆接连接板：传统工艺，依靠铆钉塑性变形锁定，耐疲劳性能好，在埃菲尔铁塔等历史建筑中仍有应用。
• 混合连接板：同时采用焊接和螺栓两种连接方式，兼顾强度与施工便利性，适用于复杂应力状态下的节点。

3.影响连接板性能的关键因素有哪些？

• 板材材质：需与主体结构钢材强度匹配，其屈服强度、抗拉强度及低温韧性直接影响节点承载能力。质量不达标的板材可能出现塑性变形或脆性断裂。
• 几何尺寸设计：连接板的厚度、长度、宽度及开孔位置需通过计算确定。厚度不足可能导致板件屈曲，而开孔间距过小会削弱有效截面。
• 连接工艺质量：焊接连接的焊缝质量、螺栓连接的预紧力控制、铆接的密实度均须符合规范。采用扭矩法与转角法工艺控制高强螺栓预紧力时，前者在保证质量的同时能显著提高施工效率。
• 防腐防锈处理：连接板表面涂层破损或环境腐蚀会逐渐削弱其有效截面，影响长期使用安全。

4.连接板在施工中有哪些常见质量问题？

• 孔位偏差：连接板螺栓孔位与构件孔位错位，导致螺栓无法顺利穿入或产生安装应力。
• 焊接缺陷：包括未焊透、气孔、裂纹等，会显著降低焊缝强度。
• 安装不平整：连接板与构件接触面间隙过大，影响力的正常传递。
• 材质混用：不同强度等级的连接板误用可能导致节点成为结构薄弱环节。

5.如何对连接板进行质量检测与验收？

检测应覆盖材料、连接、防护三个维度：

• 材料检测：对连接板原材料进行拉伸试验、化学成分分析，确保其符合设计要求的Q355或Q235等级。
• 连接质量检测：对螺栓连接需检查紧固形式、数量配置及松动情况；对焊接连接需进行外观检查和无损探伤。
• 防护检测：检查防腐涂层厚度、附着力及均匀性，评估其耐腐蚀性能。

6.连接板的创新技术发展趋势如何？

• 数字化设计与仿真：采用有限元软件建立精细化模型，分析连接板在不同荷载下的应力分布与变形特征。
• 新型连接形式：如采用端板连接、盲螺栓连接等改进型节点，在保证强度的同时提升施工效率。
• 智能监测系统：在重要节点的连接板上布置传感器，实时监测应力变化、变形及腐蚀情况，实现预警式维护。

7.工程中如何预防连接板相关问题？

• 设计阶段：进行详尽的受力分析，合理确定连接板尺寸，优化节点构造，避免应力集中。
• 施工阶段：加强现场抽查检测，防止不同工程杆件混用，确保孔位精度。
• 运维阶段：建立基于环境因素与涂层性能的腐蚀速率预测模型，制定定期检测计划。
