钢结构楼梯斜边怎样下料计算？建筑检测专家权威指南

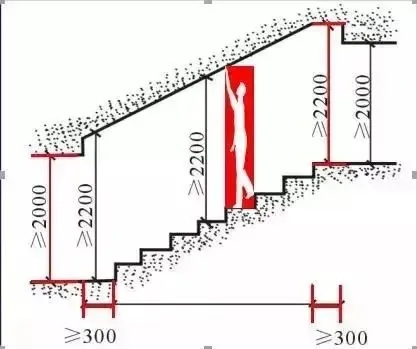

1.什么是钢结构楼梯斜边下料计算？

钢结构楼梯斜边下料计算是指根据设计图纸和实际工况，通过数学计算和几何分析，确定楼梯斜梁（即斜边）的精确切割尺寸、角度及踏步分布位置的技术过程。这不仅涉及材料的合理利用，更直接影响楼梯的结构安全和使用功能。

2.下料计算需要哪些基本参数？

• 楼梯垂直高度（层高）
• 楼梯水平投影长度
• 踏步数量与尺寸（参考公式2h+b=600±20，其中h为踏步高度，b为踏步宽度）
• 槽钢型号与材质（如20槽钢、Q235B钢材）

3.斜边下料计算的具体步骤是什么？

步骤一：确定斜边几何尺寸

1.通过勾股定理计算斜边实际长度：斜长=√(水平投影长度2+垂直高度2)

2.计算斜边倾斜角度：θ=arctan(垂直高度/水平投影长度)

步骤二：踏步定位与切口计算

1.根据踏步高度等分斜边，划分踏步安装位置

2.采用三角线法确定切口角度：在槽钢表面画出宽度平行线，通过垂直交点确定切割线

步骤三：材料优化与误差控制

1.考虑焊接收缩量（通常预留2-3mm）

2.使用三维建模软件进行放样验证

4.专业设计规范有哪些关键要求？

• 强度计算：需验证斜梁在荷载作用下的抗弯承载力
• 稳定性控制：跨高比应满足规范限值要求
• 连接节点设计：焊缝质量应达到二级以上标准

5.实际施工中常见问题及解决方案

问题一：踏步高度不一致

• 原因：斜梁切口角度计算错误
• 解决方案：采用全站仪精准放样，复核每个切口位置

问题二：斜梁挠度过大

• 原因：截面选型不当或支撑间距过大
• 解决方案：按规范验算挠度，跨中挠度应小于L/400

6.现代化技术如何提升计算精度？

• BIM技术应用：通过参数化建模自动生成下料尺寸
• 专业软件辅助：如MSteel可自动进行钢结构楼梯参数化计算

7.质量验收的核心指标有哪些？

• 斜梁直线度偏差≤3mm
• 踏步水平度误差≤2mm
• 焊缝外观质量符合GB50205规范要求

8.特殊结构形式的处理要点

对于旋转楼梯等复杂形式，需采用空间几何计算方法，将三维坐标转换为二维下料尺寸，必要时进行1:1样板制作
