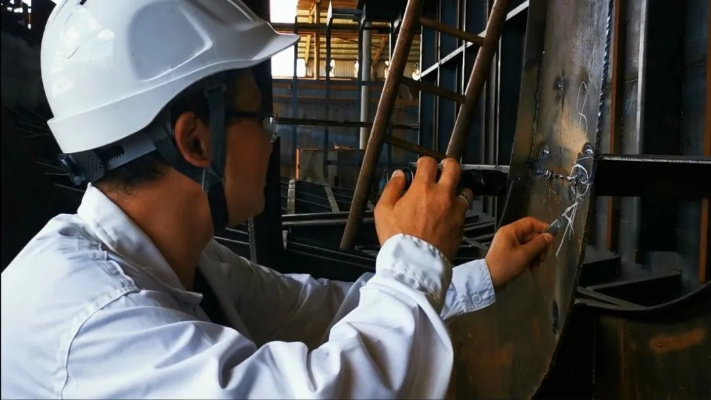

焊缝UT检测是什么？全方位掌握钢结构'关节'的体检技术

什么是焊缝超声波检测？

焊缝超声波检测（UltrasonicTesting，简称UT）是利用高频声波在金属材料中的传播特性，对焊缝内部缺陷进行探测的无损检测技术。当声波在传播过程中遇到裂纹、气孔、夹渣等缺陷时，会发生反射、折射或散射，通过分析接收到的回波信号特征，即可精确判定缺陷的位置、尺寸和性质。

这项技术的核心价值在于，它如同给钢结构的"关节"——焊缝进行专业体检，能够在不破坏构件的前提下，发现肉眼无法观察的内部隐患。在建筑行业中，超过60%的钢结构失效事故与焊缝缺陷直接相关，而UT检测正是预防这类事故的关键防线。

UT检测的工作原理是什么？

超声波检测基于声波在不同介质中传播的物理特性。检测时，探头中的压电晶片发出高频声波（通常为0.5-25MHz），这些声波在均质金属中直线传播，一旦遇到缺陷界面，部分声波会被反射回探头，形成回波信号。

信号分析的关键参数包括：

• 波幅：反映缺陷的反射能力，与缺陷尺寸和性质相关
• 传播时间：用于计算缺陷的埋藏深度
• 波形特征：帮助识别缺陷类型（如裂纹呈尖锐回波，气孔呈丛集回波）

检测人员通过观察仪器显示屏上的A扫描波形（距离-波幅曲线），结合标准试块的校准数据，实现对缺陷的定量与定性分析。

UT检测能发现哪些焊缝缺陷？

超声波检测对多种内部缺陷都具有良好的检出能力，主要包括：

危害性缺陷

• 裂纹：最危险的缺陷类型，可能在反复荷载下扩展成贯穿裂缝
• 未熔合：母材与焊缝金属未能完全结合，显著降低连接强度
• 未焊透：焊缝根部未完全熔透，形成应力集中点

体积型缺陷

• 气孔：焊接过程中气体未能逸出而形成的空穴
• 夹渣：焊道中残留的非金属夹杂物

几何尺寸缺陷

• 咬边：焊缝边缘母材的凹陷，削弱有效截面
• 焊瘤：焊缝表面过度的金属堆积，导致应力集中

UT检测有哪些独特优势？

相比于其他无损检测方法，超声波检测具有多项突出优势：

灵敏度高：能够检出尺寸小至1mm的缺陷，对平面型缺陷（如裂纹）尤为敏感。实践中，UT对裂纹的检出率比射线检测高出约25%，特别适合检测与声束垂直的缺陷。

穿透能力强：可检测厚度达数米的焊缝，适用于大型钢结构中的厚板焊接。某跨江大桥主箱梁焊缝厚度达40mm，UT检测成功发现了传统方法可能遗漏的微小未熔合缺陷。

检测效率高：设备轻便灵活，检测速度快，适合现场作业。对比射线检测需要严格的防护措施和较长的曝光时间，UT在大多数情况下更为高效。

安全性好：无辐射风险，对操作人员和周边环境无危害。

UT检测存在哪些局限性？

尽管UT检测技术成熟且广泛应用，但仍存在一些不容忽视的局限性：

人员依赖度高：检测结果的准确性很大程度上取决于操作人员的经验和技术水平。稍有角度偏差或参数设置不当，就可能导致缺陷漏判或误判。业内案例显示，经验不足的操作员对复杂几何形状焊缝的缺陷检出率可能下降30%以上。

对缺陷取向敏感：声束必须与缺陷主平面形成一定角度才能获得有效反射。对于平行于声束方向的缺陷，UT的检测灵敏度显著降低。

表面要求严格：检测表面需平整光滑，耦合状况直接影响检测效果。在曲面焊缝或粗糙表面上，声波耦合不良会导致信号衰减，影响缺陷识别。

记录不够直观：检测结果以波形图呈现，缺乏射线检测的直观图像记录，对缺陷的形态评估相对困难。

UT检测的标准流程是怎样的？

规范的UT检测应遵循系统化的工作流程：

前期准备阶段

• 技术交底：熟悉设计图纸、焊接工艺及验收标准
• 表面处理：清除焊缝及两侧的飞溅、氧化物及涂层，确保探头与工件良好接触
• 设备校准：使用标准试块（如CSK-IA）调整仪器参数，确保检测灵敏度符合要求

现场检测阶段

• 探头选择：根据工件厚度、几何形状选择合适频率和角度的探头
• 扫查方式：根据检测要求采用锯齿形、斜平行或横向扫查等不同手法
• 数据记录：对发现的缺陷信号进行标记、测量和记录

结果评定阶段

• 缺陷定性：根据回波特征判断缺陷类型
• 等级评定：依据相关标准（如GB/T11345）将焊缝质量分为I、II、III级
• 报告编制：形成规范的检测报告，包括缺陷位置、尺寸、评定结果及处理建议

UT检测有哪些新技术发展？

近年来，UT检测技术经历了显著革新，正从"经验依赖诊断"转变：

相控阵超声检测(PAUT)

相控阵技术通过控制多个独立阵元的激发时序，实现声束的偏转和聚焦，如同给焊缝做"3D彩超"。传统UT检测需要更换多次探头角度，而PAUT只需一个探头即可完成全角度覆盖。

技术优势：

• 检测效率提升3-5倍
• 缺陷定位更精确，可生成B扫描和C扫描图像
• 数据可存储追溯，便于质量管控

实践案例显示，在某风电塔架法兰环焊缝检测中，PAUT技术成功准确定位了传统UT仅能标记为"疑似未熔合"缺陷，清晰地显示缺陷从焊缝根部向上延伸了8mm。

衍射时差法超声检测(TOFD)

TOFD技术采用一对探头，通过计算衍射波与直通波的时间差，精准测量缺陷高度。这项技术的误差不超过0.5mm，对评估裂纹是否需要返修至关重要。

应用优势：

• 检测厚度范围广（10-300mm），特别适合厚板焊缝
• 对微小裂纹检出灵敏度高，能有效避免漏判

在大型储油罐底板对接焊缝检测中，TOFD成功识别出高度仅1.8mm的微小裂纹。

如何提高UT检测的准确性？

确保UT检测结果可靠，需要多方面的质量控制措施：

人员资质保障：检测人员应持有有效的资格证书（如中国无损检测学会颁发的UTII级证书）。持续的技术培训和能力验证是维持检测水平的关键。

设备定期校验：超声波探伤仪、探头及试块需按规定周期进行校准，确保仪器性能稳定。

工艺规范执行：制定详细的检测工艺卡，明确各项参数要求，并在检测过程中严格遵循。

数据交叉验证：对重要部位的缺陷，采用多种检测方法相互印证。如对内部缺陷采用UT检测，对表面缺陷辅以磁粉检测(MT)。

某钢结构厂房检测数据显示，采用多方法联合检测的策略，使总体缺陷检出率提高至98%以上。

UT检测在行业中的未来趋势是什么？

随着建筑行业对质量和安全要求的不断提高，UT检测技术正朝着智能化、数字化方向发展：

自动化检测：检测机器人逐步替代人工高危作业，如廊坊某检测机构研发的攀爬式检测机器人，可完成100米高度钢结构节点的快速筛查。在临空经济区某超高层项目中，单台设备日均检测面积达2000㎡。

数据化管理：结合GIS系统和检测数据，建立焊缝全生命周期数据库。某西气东输廊坊段项目通过大数据分析，成功预测出需重点监控的应力腐蚀高风险区段。

在线监测系统：对于关键结构，采用声发射监测、光纤传感等动态检测技术，实现实时监控。2024年冬季检测中，声发射系统成功捕捉到某桥梁箱梁焊缝的应力释放信号，预警了潜在疲劳裂纹。

超声波检测作为焊缝质量把控的核心技术，在保障钢结构安全方面发挥着不可替代的作用。随着技术不断进步和行业标准日益完善，UT检测将在建筑质量保障体系中持续扮演关键角色。
