钢结构焊缝探伤检测方法有几种？盘点9种核心无损检测技术

Q1：钢结构焊缝探伤检测方法主要有哪些类型？

A1：钢结构焊缝探伤主要采用无损检测技术，包含超声波探伤、磁粉探伤、射线探伤、渗透探伤、相控阵超声探伤、TOFD（超声衍射时差法）探伤、电磁超声探伤、激光全息探伤以及声发射探伤等九大类方法。这些方法根据检测原理可分为声学检测、电磁检测、光学检测和射线检测等不同技术体系。

Q2：超声波探伤在焊缝检测中如何应用？

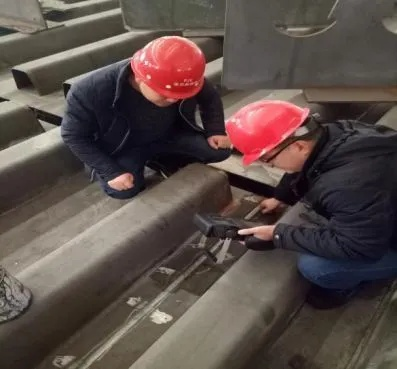

A2：超声波探伤是检测焊缝内部缺陷的常用方法，其检测频率通常在2-5MHz范围内。该方法利用超声波脉冲反射特性检查金属内部缺陷，通过探头产生超声波，接收反射信号后转换为电信号进行分析。对于全熔透对接焊缝和内部缺陷检测，超声波探伤依据《钢结构工程施工质量验收规范》GB50205和《焊缝无损检测超声检测技术、检测等级和评定》GB/T11345等标准进行质量评级。该方法对厚度较大的焊缝检测效果良好，能有效发现裂纹、气孔等缺陷。

Q3：磁粉探伤和渗透探伤各自有什么特点？

A3：磁粉探伤专门用于检测铁磁性材料的表面和近表面缺陷。检测时施加磁粉后，缺陷处会形成漏磁场吸附磁粉，从而显示缺陷位置，检测灵敏度极高，能发现长度约0.1mm的表面裂纹。渗透探伤则适用于检测各种金属材料的表面开口缺陷，通过渗透剂渗入缺陷，再利用显像剂吸附显示缺陷形状，可检测出宽度约0.01mm的微小缺陷。这两种方法都属于表面检测技术，在焊后检查中常与目视检查配合使用。

Q4：射线探伤在什么情况下使用最有效？

A4：射线探伤通过X射线或γ射线穿透焊缝，在底片上形成影像来判断内部缺陷。对于厚度小于50mm的较薄焊缝，X射线探伤成像更为清晰；而γ射线则适用于较厚焊缝的探伤检测。射线探伤能准确发现焊缝中存在的气孔、砂眼、夹杂物等缺陷，并能精确定位故障位置与程度。

Q5：相控阵超声和TOFD等先进方法有何优势？

A5：相控阵超声探伤利用多个超声晶片按规律激发，实现声束的电子控制和聚焦，检测效率比传统超声波探伤显著提高，能快速检测大面积焊缝。TOFD（超声衍射时差法）主要依据缺陷端部的衍射波信号检测和定位焊缝内部缺陷，检测精度高，可准确测量缺陷高度，能检测出高度约1mm的内部缺陷，常用于重要钢结构焊缝检测。电磁超声探伤利用电磁感应原理激励和接收超声波，无需耦合剂，可实现非接触检测，适用于高温、粗糙表面等特殊环境。

Q6：不同类型的焊缝缺陷应该选择哪种检测方法？

A6：针对不同的焊缝缺陷，需要采用相应的检测方法。裂纹检测宜选用磁粉探伤或超声波探伤；气孔和夹渣类缺陷适合采用射线探伤或超声波探伤；未熔合和未焊透缺陷则首选超声波探伤。根据《建筑钢结构设计规范》要求，需结合结构重要性、荷载特性、焊缝形式、工作环境及应力状态等因素确定焊缝质量等级和相应的检测方法。

Q7：焊缝质量等级如何划分？相应的检测要求是什么？

A7：建筑钢结构中一般将焊缝分为一级、二级、三级三个质量等级。一级焊缝应进行100%检验，合格等级应符合《钢焊缝手工超声波探伤方法及质量分级法》B级检验的Ⅱ级及Ⅱ级以上。二级焊缝应进行抽检，抽检比例不小于20%，合格等级应为B级检验的Ⅲ级及Ⅲ级以上。三级焊缝可不进行无损检测，但需满足相应的外观质量标准。

Q8：除了常规方法，还有哪些特殊探伤技术？

A8：除了上述常规方法，还包括激光全息探伤、声发射探伤和红外热成像探伤等特殊技术。激光全息探伤通过激光干涉原理记录焊缝信息，检测灵敏度达微米级别；声发射探伤监测焊缝受力过程中的声发射信号，可实时预警缺陷扩展；红外热成像探伤通过分析焊缝表面温度分布异常来发现内部缺陷。

Q9：在选择探伤方法时需要考虑哪些因素？

A9：选择探伤方法时应综合考虑焊缝厚度、材料特性、缺陷类型、检测环境以及标准规范要求等多种因素。例如，对于高温环境下的检测，电磁超声探伤具有明显优势；对于需要快速检测的大面积焊缝，相控阵超声探伤效率更高。检验等级分为A、B、C三级，A级完善程度最低，C级最高，检验难度系数按此顺序逐级增高。

Q10：钢结构焊缝探伤的发展趋势是什么？

A10：当前钢结构焊缝探伤正朝着智能化、数字化、自动化的方向发展。相控阵超声、TOFD等先进技术与数字化设备结合，大大提高了检测精度和效率。多种检测方法的融合应用也成为发展趋势，通过组合不同技术的优势，实现更全面、可靠的焊缝质量评估。
