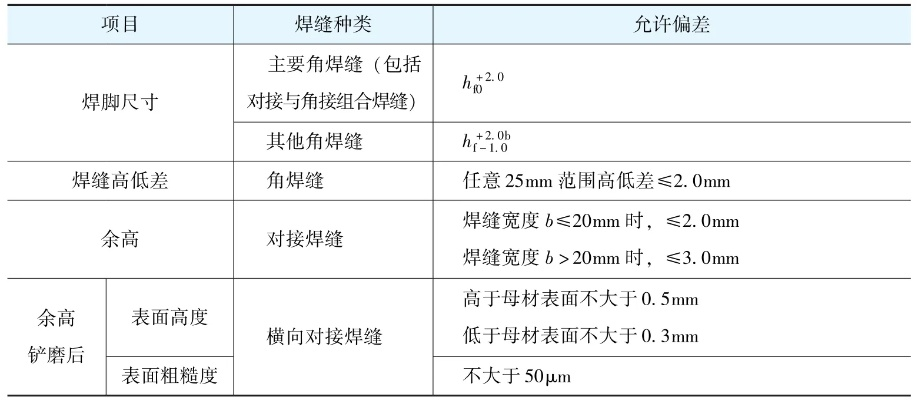

UT和PT检测在钢结构焊接质量控制中分别扮演什么角色？

1.什么是UT检测和PT检测？

UT（超声波检测）是通过超声波在材料中传播时遇到缺陷产生的反射、折射信号来识别内部缺陷的方法。PT（渗透检测）则是利用毛细作用使渗透液渗入表面开口缺陷，经显像剂显影后直观呈现缺陷形态的技术。在钢结构焊接领域，UT主要负责检测焊缝内部的夹杂物、裂纹、白点等缺陷，PT则专注于表面开口裂纹的识别。

2.两种检测方法的技术原理有何区别？

UT检测基于声波传播原理，使用频率超过20kHz的机械波，当波束遇到缺陷界面时会发生反射，通过分析回波时间和振幅来定位和量化缺陷。PT检测则依赖液体渗透原理，包括渗透、清洗、显像和观察四个阶段，最终通过颜色对比度判定缺陷尺寸。值得注意的是，UT可检测埋藏深度较大的缺陷，而PT仅对表面开口缺陷有效。

3.在建筑钢结构检测中各自适用哪些场景？

根据《建筑钢结构焊接技术规程》JGJ81规定，UT检测适用于以下场景：

• 母材厚度≥8mm的全熔透焊缝
• T、K、Y型相贯接头焊缝
• 网架结构焊接球节点与螺栓球节点焊缝

PT检测更适用于：

• 不锈钢、铝合金等非铁磁性材料表面检测
• 焊接接头外观检查后的精细排查
• 设备定检中的表面疲劳裂纹筛查

4.操作流程分别需要遵循哪些标准规范？

UT检测需严格遵循《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345-89，该标准将检验等级分为A、B、C三级：

• A级检验采用单角度探头在单面单侧扫查
• B级检验要求单面双侧全面扫描
• C级检验必须使用两种角度探头并进行横向缺陷检验

PT检测则依据GB/T18851系列标准，重点控制：

• 渗透时间（通常5-20分钟）
• 清洗度（避免过度清洗）
• 环境温度（10-50℃）

5.两种检测方法各自的优势和局限性是什么？

UT检测优势：

• 检测深度大，可达数米厚度
• 对裂纹类缺陷灵敏度高
• 检测成本相对较低
• 可同时进行厚度测量

UT检测局限性：

• 需要耦合剂确保声波传导
• 对复杂几何形状工件检测困难
• 检测结果依赖操作人员经验

PT检测优势：

• 可检测非金属材料
• 设备轻便，现场适用性强
• 结果直观，易于判断
• 适用于各种形状工件

PT检测局限性：

• 仅能检测表面开口缺陷
• 前处理要求严格，表面需彻底清洁
• 无法量化缺陷深度

6.在实际工程中如何选择检测方法？

选择依据应综合考虑：

• 材料特性：铁磁性材料优先选用MT+UT组合，非铁磁性材料选用PT+UT组合
• 缺陷类型：怀疑内部缺陷首选UT，表面裂纹检测优先PT
• 工况条件：高空作业宜选便携式PT设备，厚板检测需采用UT

7.检测结果如何分级判定？

UT检测根据缺陷波幅、指示长度和缺陷性质分为Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级，其中Ⅰ级为最高质量等级。PT检测则根据缺陷显示形态、尺寸和分布密度，参照ASMESE-165标准进行验收判定。对于建筑钢结构，一级焊缝要求UT检测等级不低于B级，且不允许存在裂纹类缺陷。

8.未来技术发展方向有哪些？

智能化检测已成为趋势：

• UT设备正向相控阵、TOFD等先进技术发展
• 数字化PT系统可实现缺陷图像自动分析
• 无人机搭载UT探头解决高空检测难题
• 人工智能辅助缺陷识别提升检测效率
