超声无损检测设备是什么？它是如何工作的？

一、超声无损检测设备的基本原理是什么？

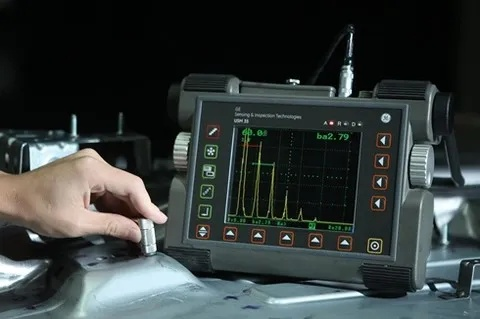

超声无损检测设备是利用超声波在材料中传播的物理特性（如反射、折射、衰减等）来检测内部缺陷或评估材料性能的仪器。其核心部件是超声波换能器，通过压电效应将电信号转换为高频机械振动（超声波），当超声波在材料中遇到声阻抗差异的界面（如裂缝、空洞）时，部分能量会反射或散射，通过接收和分析这些信号，即可判断缺陷的位置、尺寸和性质。设备通常由主机、换能器、耦合剂和数据分析软件构成，检测过程无需破坏被测对象结构。

二、设备的核心组件——换能器有哪些关键性能指标？

换能器的性能直接影响检测精度，主要指标包括：

1.
工作频率：压电晶片的共振频率，决定能量输出和灵敏度；

2.
工作温度：影响探头在不同环境下的稳定性，医疗用探头需单独制冷；

3.
灵敏度：取决于压电材料的机电耦合系数，系数越大，检测微小缺陷的能力越强。

此外，换能器类型（如直探头、斜探头、径向换能器）需根据检测对象选择，例如桩基检测多采用径向换能器，以实现孔间穿透测试。

三、超声无损检测在建筑工程中的典型应用场景有哪些？

1.
桩基完整性检测：通过预埋声测管，发射并接收超声波，分析声时、波幅和频率等参数的变化，评估混凝土均匀性和缺陷分布。例如某公路基桩检测中，采用三根声测管进行跨孔平测，通过波列图和曲线分析判定桩身质量等级。

2.
隧道衬砌检测：在钢筋密集区域，雷达检测易受干扰，而阵列式超声能有效识别混凝土裂缝、厚度及内部缺陷，已被纳入《铁路隧道衬砌质量无损检测规程》推荐方法。

3.
焊缝探伤与结构健康监测：通过超声波在金属焊缝中的传播特性，检测裂纹、未熔合等缺陷，广泛应用于桥梁、管道等工程结构。

四、现场检测流程及常见问题如何处理？

以基桩检测为例，标准流程包括：

• 设备检查与参数设置（如管距校准、采样参数配置）；
• 数据采集（采用平测法全面普查各剖面）；
• 异常点判定（结合声速临界值、PSD判据和波幅分析）；
• 细测验证（通过加密平测或斜测确定缺陷边界）。

  若检测中出现波形异常，需立即暂停，排查设备连接、耦合剂涂布或声测管堵塞等问题，确保数据可靠性。

五、如何提升超声无损检测的准确性与适应性？

1.
优化探头设计：如法国研发的全器官4D超声探头，通过“传感器-透镜”组合实现微循环动态观测，该技术思路可为工程检测设备创新提供借鉴。

2.
精准参数匹配：针对不同材料（如混凝土、钢材）选择合适频率——高频提升小缺陷分辨率，低频增强厚材料穿透力。

3.
规范配套设置：声测管宜选用直径5cm、壁厚5mm的无缝钢管，确保信号传输稳定性。

六、未来技术发展趋势如何？

随着传感器技术与人工智能的结合，超声无损检测正朝向更高精度、智能化和多维动态分析发展。例如医学领域已实现的4D血流成像技术，未来或可迁移至工程结构健康监测中，实现对缺陷演化过程的实时追踪与预测。此外，阵列式超声与多模态数据融合（如结合冲击弹性波法）将进一步提升复杂环境下的检测效能。
