EDS是什么检测仪器？解析其工作原理与应用领域

1.EDS的基本定义是什么？

EDS（EnergyDispersiveSpectrometer）全称为能量色散X射线光谱仪，是一种用于材料微区成分分析的检测仪器。它通过识别元素特征X射线的能量差异，实现对样品中元素种类与含量的定性和半定量分析。在建筑行业检测中，EDS常与电子显微镜联用，用于分析钢材腐蚀产物、混凝土掺合料成分、涂层材料元素组成等，为工程质量评估提供关键数据支撑。

2.EDS的工作原理如何解释？

EDS的工作流程基于电子束与样品原子的相互作用：

• 激发过程：高能电子束（通常为10-30keV）轰击样品表面，击出原子内层电子形成空位。
• 信号产生：外层电子跃迁填补空位时释放能量，产生特征X射线。
• 检测分析：半导体探测器收集X射线光子，将其转换为电脉冲信号，通过能谱分析系统识别元素特征能量及强度。

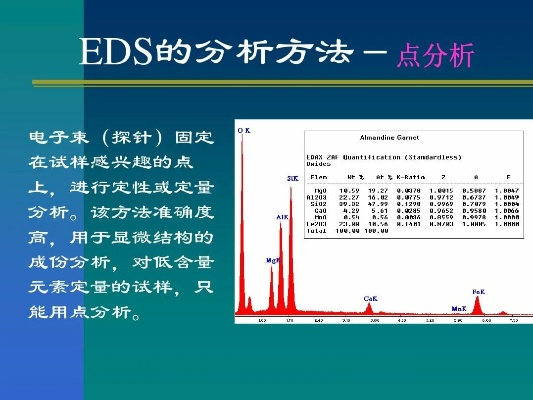

  例如在分析钢筋锈蚀产物时，EDS可通过铁元素特征峰（~6.4keV）和氧元素峰（~0.5keV）的强度比，判断锈蚀程度及化合物类型。

3.EDS与SEM的区别和关联是什么？

尽管常组合使用（SEM-EDS系统），二者功能有本质差异：

• SEM（扫描电子显微镜）：主要利用二次电子和背散射电子成像，专注于样品表面形貌观察，如混凝土孔隙结构、金属断口形貌等。
• EDS：依赖特征X射线进行成分分析，可生成元素分布图及含量数据。

  在实际检测中，通常先使用SEM定位可疑区域（如焊缝缺陷），再用EDS分析该区域的元素组成，实现形貌与成分的联动分析。

4.EDS在建筑检测中有哪些典型应用？

• 材料成分溯源：分析外墙涂料中的重金属元素（如铅、铬），判断是否符合环保标准。
• 腐蚀产物分析：检测钢结构锈蚀区域的元素分布，区分Fe?O?（赤铁矿）与FeO(OH)（针铁矿）等不同腐蚀相。
• 异物污染鉴定：例如混凝土骨料中的碱-硅反应产物，通过EDS检测硅、钠、钾元素含量，评估碱集料反应风险。
• 焊接质量评估：通过分析焊缝区域元素分布（如锰、硅），判断焊材匹配性及工艺缺陷。

5.EDS的技术局限性有哪些？

• 轻元素检测困难：氢、氦等元素无法产生特征X射线，锂、铍的检测灵敏度较低。
• 定量误差：受样品表面状态、仪器校准等因素影响，定量分析误差约2%-5%。
• 非化合物结构分析：EDS仅能识别元素种类，无法直接判定化合物分子结构（如区分CaCO?与CaSO?）。

  例如在分析含氯盐侵蚀的混凝土时，EDS可检测氯元素含量，但需结合XRD（X射线衍射）进一步确定盐晶体类型。

6.EDS与其他成分分析技术的对比

7.EDS操作中的关键注意事项

• 样品制备：需保证样品导电性（非导电样品需喷金处理），表面平整且无污染。
• 参数优化：加速电压需匹配元素激发能（如检测钢中碳元素需>1keV）。
• 结果解读：元素谱峰需结合背景扣除及重叠峰解卷积，避免误判。例如硅酸盐材料中镁的Kα峰（~1.25keV）可能与钠的Kβ峰重叠，需通过能谱软件校正。

8.EDS技术未来发展趋势

• 联用技术深化：与EBSD（电子背散射衍射）结合，同步获取晶体取向与成分信息。
• 人工智能辅助：利用深度学习算法自动识别元素分布模式，提升分析效率。
• 原位检测应用：开发环境舱-EDS联用系统，实时监测建筑材料在温湿度循环下的成分变化。
