锚杆无损检测仪器如何工作？它能准确识别哪些缺陷？

一、基础概念篇

1.什么是锚杆无损检测仪器？

锚杆无损检测仪器是专门用于评估锚杆锚固质量的专业设备，通过物理信号（如应力波、声波）与锚杆系统相互作用后产生的响应特征，在不破坏结构的前提下判断锚杆长度、注浆密实度及杆体完整性。它如同给锚杆做"超"能透视埋藏于岩土中的隐蔽工程状况。

2.为什么传统拉拔试验无法完全替代无损检测？

尽管拉拔试验能直接测量锚固力，但属于破坏性检测——每检测一根锚杆就可能对其承载性能造成不可逆损伤。更重要的是，即使通过拉拔试验的锚杆，仍可能存在砂浆空腔等局部缺陷，而这些缺陷恰恰是无损检测的重点识别对象。

3.锚杆无损检测主要解决哪些工程问题？

核心是识别三类典型缺陷：注浆不密实（空洞、离析）、杆体损伤（断裂、锈蚀）、界面滑移（杆体与浆体脱粘）。这些缺陷在隧道支护、边坡工程中可能引发结构变形甚至塌方事故。

二、技术原理篇

4.应力波反射法的基本原理是什么？

该方法通过在锚杆外露端施加瞬时激振力（如小锤敲击），激发沿杆体传播的应力波。当波遇到波阻抗变化界面（如缺陷处或杆底）时会产生反射波，通过分析入射波与反射波的时差、振幅等特征，即可定位缺陷位置和类型。例如，设计长度6米的锚杆检测到0.3ms处的反射波峰值，根据波速5000m/s可计算出0.75米处存在注浆缺陷。

5.声波反射法与应力波反射法有何异同？

两者原理相似，均基于弹性波传播理论。但声波反射法通常使用超磁震源激发更高频声波，对细微缺陷更敏感，但也更易受介质衰减影响。实际应用中，声波法对传感器耦合要求更高，需通过强磁等方式确保信号接收质量。

6.现代信号处理技术如何提升检测精度？

传统FFT（快速傅里叶变换）在分析非平稳信号时存在局限，而HHT（希尔伯特-黄变换）从信号自身尺度特征出发，实现了对信号频带划分的自适应，能更精准地提取反射波信号。

三、仪器操作篇

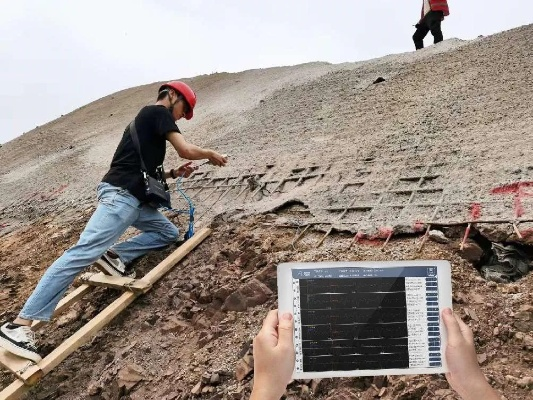

7.现场检测需要满足哪些前置条件？

锚杆外露端面应平整、杆体直径宜均匀，且杆体声波纵波速度需大于围岩和粘结物的波速。对于水平或倾斜锚杆，还需调整激振方向以抵消重力对波传播的影响。

8.激振操作有哪些技术要点？

激振器必须采用瞬态激振方式，与锚杆充分紧密接触，并选择适度的冲击力。过度激振会导致信号饱和，而激振不足则难以激发有效反射波。

9.传感器安装如何影响数据质量？

接收传感器需通过强磁等方式牢固固定于锚杆端部，确保与杆体充分耦合。实践中，传感器松动是导致数据异常的最常见原因之一。

四、数据分析篇

10.典型波形中各特征点的物理意义是什么？

传感器采集的是锚杆端部质点的振动信号：未激振时幅值趋近于0；激振后呈规律性衰减振动；遇到缺陷时的反射波会在对应时间点出现明显峰值。

11.锚杆长度计算的科学依据是什么？

实际计算需将锚杆分为自由段和锚固段：自由段采用杆体波速（钢锚杆约5000m/s），锚固段采用杆系波速（受浆体影响略低），结合杆头杆底反射波时差进行综合计算。

12.如何区分不同类型的缺陷波形？

注浆不密实通常表现为明显的负反射波；杆体断裂会产生强烈的正反射波；而锚杆末端则依据边界条件出现特定相位特征的反射波。

五、工程实践篇

13.不同工程场景应如何选择检测方法？

对于短锚杆（10米）因波衰减严重需考虑增强信号采集；复杂地质条件建议采用多方法互补验证。

14.抽检数量的规范要求有哪些？

常规部位永久锚杆的抽样率不应低于总数的10%，且每批抽检需满足最低数量要求。抗浮锚杆验收试验通常按每种类型总数5%抽取，且不少于5根。

15.哪些情况需要结合其他检测方法？

当实测信号复杂、波动衰减无规律，或锚杆外露端过长、杆体截面多变时，应辅助以拉拔试验或钻芯取样进行验证。

16.仪器的局限性体现在哪些方面？

长锚杆检测深度受限、复杂缺陷识别存在多解性、杆系波速标定依赖经验数据。这些局限性要求检测人员必须具备扎实的理论基础和丰富的现场经验。

六、发展趋势篇

17.当前锚杆无损检测技术面临哪些挑战？

长锚杆信号衰减、复杂缺陷特征重叠、倾斜锚杆检测精度保障等问题仍是行业技术攻关的重点方向。

18.未来技术突破可能聚焦哪些领域？

基于人工智能的波形自动识别、多物理场融合检测、便携式高精度传感器等创新，有望进一步提升检测效率和准确性。
