无损检测射线检测原理是什么？建筑工程中如何应用？

射线检测作为无损检测技术的重要分支，在建筑工程领域发挥着不可替代的作用。它通过物理学原理揭示材料内部结构，为工程质量评估提供科学依据。随着现代建筑结构日益复杂，对检测精度和效率的要求不断提升，射线检测技术也因此持续演进，成为保障建筑安全的关键手段。

一、射线检测技术的基本原理

1.物理基础与工作机制

射线检测技术的核心原理建立在电磁波与物质的相互作用上。X射线和γ射线作为高频电磁波，具备穿透固体材料的能力，其波长范围通常在0.001-0.1纳米之间，能够穿透可见光无法穿透的建筑材料。当这些射线穿过被检测物体时，会与材料内部原子发生复杂相互作用，包括吸收、散射等过程，从而产生能量衰减。

在具体操作中，射线检测设备通过X射线管产生高能射线，或利用放射性同位素（如钴-60、铱-192）自然释放γ射线。这些射线穿透建筑材料后，由探测器接收并形成影像。材料内部任何密度变化或缺陷都会改变射线的衰减程度，进而在最终图像上形成明暗差异，为检测人员提供直观判断依据。

2.图像形成与分析过程

射线检测的成像过程包含多个精密环节。首先，产生的射线束穿透被测建筑构件；随后，探测器捕捉穿透后的射线信号，将其转换为可视图像；最后，借助专业图像处理软件，检测人员能够精确识别构件内部的缺陷类型、位置和尺寸。在现代检测系统中，这一过程已实现高度自动化，显著提高了检测效率和准确性。

二、射线检测技术的具体方法

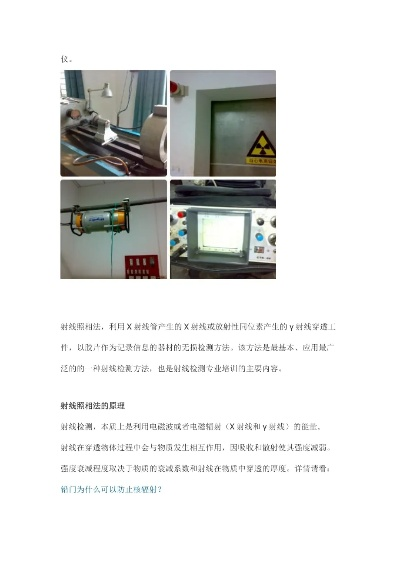

1.X射线照相检测法

作为最传统的射线检测方法之一，X射线照相检测法已在建筑工程中应用数十年。其原理基于不同建筑材料对射线的衰减特性差异：当射线穿过混凝土、钢材等建材时，密度较高的区域会导致更多射线被吸收，而在胶片或数字探测器上形成较暗区域；相反，裂缝、气孔等缺陷区域因密度较低而呈现较亮影像。

这种方法对检测夹杂物、气孔等体积型缺陷特别有效，但对垂直于射线方向的裂纹和脱粘缺陷检测能力有限。不过，由于其设备成本相对较低、操作简便，在建筑行业现场检测中仍具有重要价值。

2.X射线实时成像检测法

随着建筑行业对检测效率和精度要求的提高，X射线实时成像检测法逐渐成为主流。这种方法利用图像增强器和数字处理技术，将射线信号实时转化为视频图像，使检测人员能够即时观察建筑结构内部状况。

实时成像系统的核心优势在于其高效性，它消除了传统胶片处理的时间延迟，同时通过计算机增强技术，能够更清晰地显示细微缺陷。在现代高层建筑和复杂结构工程中，这种技术为质量控制提供了即时反馈，显著降低了质量风险。

三、射线检测在建筑工程中的应用

1.建筑结构材料检测

射线检测技术在钢筋混凝土结构的质量评估中具有重要作用。通过对浇筑的混凝土构件进行扫描，可以检测内部钢筋分布、保护层厚度以及是否存在空洞等质量问题。对于预应力混凝土结构，射线检测能够验证预应力管道的通畅性和灌浆密实度，确保结构承载能力符合设计要求。

在钢结构建筑中，射线检测广泛应用于焊缝质量评估。通过对主要承重构件的对接焊缝、角焊缝进行检测，能够发现气孔、夹渣、未熔合等内部缺陷，防止因焊接质量问题导致的结构安全隐患。

2.特殊建筑构件检测

对于现代建筑中使用的复合材料构件，射线检测显示出独特优势。复合材料与传统建筑材料在密度和结构上存在差异，而射线检测能够精确识别复合材料内部的层离、纤维断裂等特有缺陷。

在装配式建筑领域，射线检测用于评估预制构件的连接质量。通过扫描构件连接处的灌浆饱满度和钢筋搭接情况，确保模块化建筑的整体性和安全性。

3.建筑质量诊断与评估

对于已建成建筑，射线检测技术为结构安全评估提供了科学依据。通过对老化建筑的关键部位进行扫描，可以检测混凝土碳化深度、钢筋腐蚀状况等随时间产生的劣化问题，为维修加固决策提供依据。

在历史建筑保护工程中，射线检测能够在不破坏原有结构的前提下，了解内部构造和材料状况，为修复方案制定提供关键数据支持。

四、射线检测技术的优势与局限

1.技术优势分析

射线检测技术最显著的优点在于其非破坏性特征，检测过程不会对建筑构件造成任何损伤，这对于在役建筑的结构评估尤为重要。该技术具有高灵敏度，能够检测到微米级的缺陷，对于保证建筑结构长期安全至关重要。

从检测效率角度，现代射线检测系统能够在短时间内完成大面积扫描，特别适合大型建筑项目的质量控制需求。同时，射线检测产生的图像直观易懂，便于工程技术人员理解和分析。

2.局限性及应对措施

射线检测技术也存在一定局限性。首先，检测效果受缺陷方向影响较大，对于与射线束平行的平面状缺陷检测能力有限。其次，出于安全考虑，检测过程中需要设置隔离区，可能影响施工现场其他作业的正常进行。

此外，射线检测设备通常较为笨重，现场安装和调试需要专业技术人员操作。针对这些局限，现代检测技术通过与其他无损检测方法（如超声波检测、红外成像技术）结合使用，形成互补优势，提高检测的全面性和可靠性。

五、射线检测技术的创新与发展趋势

1.技术融合与智能化发展

当代射线检测技术正与信息技术深度整合，形成更加智能化的检测系统。通过引入人工智能算法，现代检测设备能够自动识别和分类缺陷类型，显著提高检测结果的客观性和一致性。

数字射线成像技术的普及使图像质量得到显著提升，同时降低了辐射剂量需求。三维CT技术的应用更进一步，能够构建建筑构件的立体模型，实现缺陷的精确定位和量化分析。

2.检测精度与效率提升

随着硬件设备和软件算法的持续改进，射线检测的精度和效率不断提高。新型探测器具有更高的分辨率和灵敏度，能够捕捉更细微的结构变化。

在建筑工程领域，便携式射线检测设备的开发解决了现场检测的灵活性问题。这些设备体积小、重量轻，适合在空间受限的建筑现场使用，同时保持高标准的检测质量。

六、射线检测的安全规范与操作要求

1.辐射防护措施

在建筑工程中应用射线检测技术，必须严格遵守辐射安全规范。检测区域应设置明显的警示标志和隔离带，防止无关人员误入。操作人员必须接受专业培训，佩戴个人剂量计，并定期进行健康监测。

现代射线检测系统配备了多重安全保护装置，包括联锁系统、紧急停止按钮和自动屏蔽装置，确保检测过程的安全性。

2.标准化与质量控制

射线检测技术的可靠性依赖于严格的质量控制体系。从设备校准、工艺参数选择到结果评判，每个环节都需要遵循相关标准和规范。

检测人员需具备相应资质等级，理解检测原理，熟悉设备操作，并能准确解释检测结果。不同等级的检测人员承担不同的职责，确保检测工作的专业性和可靠性。

总结，射线检测作为建筑工程质量控制的重要手段，其原理的科学性和应用的广泛性已得到行业充分验证。随着建筑材料和结构形式的不断创新，射线检测技术也需持续发展，以更精准、更高效的方式服务于建筑安全，为城乡建设可持续发展提供技术保障。
