焊缝无损检测方法有哪些？超声与射线技术全面解析

一、基础概念篇

Q1：什么是焊缝无损检测？它在建筑行业中为何至关重要？

A1：焊缝无损检测指在不破坏焊件的前提下，通过物理手段检测焊缝内部及表面缺陷的技术。在现代建筑中，焊接质量直接关系结构安全，从钢结构桥梁到高层建筑框架，微小的焊接缺陷可能在长期荷载或极端条件下引发灾难性事故。无损检测作为"质量把关人"提前发现裂纹、气孔等隐患，确保工程寿命和安全性。

Q2：常见的焊缝无损检测方法主要包含哪些类型？

A2：目前主流方法包括：

• 超声波检测(UT)：利用高频声波探测内部缺陷，对面积型缺陷敏感度高
• 射线检测(RT)：通过X或γ射线成像显示体积型缺陷
• 磁粉检测(MT)：适用于铁磁性材料表面裂纹检测
• 渗透检测(PT)：通过毛细作用揭示表面开口缺陷
• 红外线成像技术：新型无损方法，可远程扫描并生成缺陷图像

二、技术指标与标准篇

Q3：如何评估不同无损检测方法的性能优劣？

A3：主要依据三项关键技术指标：

1.
检测灵敏度：反映发现细微缺陷的能力。实验数据显示，超声检测对裂纹的检出率显著高于射线检测。

2.
尺寸测量误差：现代衍射超声波技术(TOFD)可将缺陷高度测量误差控制在1mm内，而ACPD/ACFM技术测量表面裂纹深度精度达±0.5mm。

3.
检测速度：关系到工程效率，新型自动化设备大幅提升了信号提取与分析能力。

Q4：国家标准对焊缝质量等级如何划分？检测比例有何规定？

A4：根据《钢焊缝手工超声波探伤方法及质量分级法》(GB11345)等标准：

• 一级焊缝：需100%检测，对应疲劳计算构件中的受拉横向焊缝
• 二级焊缝：抽检比例不低于20%，适用于受压横向焊缝或纵向对接焊缝
• 三级焊缝：通常不要求无损检测

Q5：焊缝外观质量有哪些具体要求？

A5：标准规定：

• 一级焊缝不得存在未焊满、根部收缩等缺陷，且严禁出现表面气孔、裂纹
• 二级焊缝在符合一级基础要求外，还需满足特定尺寸标准
• 外观检查需结合目测、5倍放大镜及量具，必要时采用磁粉或渗透探伤辅助

三、方法应用与选择篇

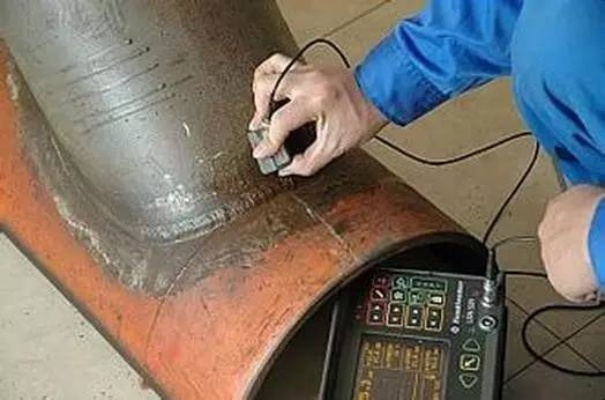

Q6：超声波检测技术的原理是什么？在哪些场景下最具优势？

A6：超声波检测通过电晶体机械振动产生高频声波，当声波遇到缺陷时会产生反射信号，通过分析信号特征定位缺陷。其在以下场景表现突出：

• 厚板焊缝检测(如200mm以上)
• 对夹渣、未熔合等面积型缺陷检测
• 现场需快速检测的工程项目

Q7：射线检测与超声波检测各有何特点？如何选择？

A7：两者对比及选择建议如下：

实际案例中，某公司检测200mm厚15CrMo材质反应器时，采用UT与RT结合方式：UT检出2处长条夹渣，而RT发现大量细微冷裂纹，证明RT对体积型缺陷更敏感，UT更适合面积型缺陷。

Q8：角焊缝的无损检测有哪些特殊要求？

A8：角焊缝检测需重点考虑：

• 检测方法：磁粉检测对表面裂纹敏感，超声检测则适用于内部缺陷筛查
• 质量等级：直接承受动力荷载的结构需达到二级外观标准
• 时机控制：焊后24小时进行检测可避免漏检冷裂纹

Q9：新型无损检测技术有哪些突破？

A9：近年来技术发展主要体现在：

• 红外线成像技术：结合辐射与信息技术，可实现远程非接触检测
• 冲击反射技术：用于混凝土结构中焊缝的评估
• 自动化超声扫描：提升检测速度与数据一致性

四、实践案例与常见问题篇

Q10：实际检测中常见的失误有哪些？如何避免？

A10：典型问题包括：

1.
检测时机不当：某冷却器焊后未满24小时即检测，漏检裂纹导致水压试验时出现延伸裂缝

2.
方法选择单一：厚板焊缝仅采用一种方法易漏检，应组合使用UT与RT

3.
忽略工艺参数：15CrMo焊前未预热、焊后未缓冷，引发大量冷裂纹

Q11：如何根据材料特性选择无损检测方法？

A11：材料性质直接影响方法选择：

• 铁磁性材料(如20钢)：优先选用磁粉检测表面缺陷
• 非铁磁性材料：渗透检测更适用
• 异种钢焊接：需综合考虑两种材料特性选择检测参数

Q12：未来无损检测技术发展趋势如何？

A12：行业正朝向"智能化、高精度、高效率"：

• 数字化与AI分析：提升缺陷识别自动化程度
• 多技术融合：如TOFD与常规超声结合，实现缺陷定性与定量同步
• 在线监测系统：实现关键焊缝的长期健康监控

五、总结建议篇

焊缝无损检测需根据结构重要性、荷载特性、焊缝形式及材料性质综合选择检测方法与等级。建议工程实践中建立标准化检测流程，严格遵循焊后等待时间，结合多种方法互补验证，才能确保建筑结构长期安全可靠。
