压实系数0.94如何检测？——详解填土工程质量的核心指标与标准检测流程

在建筑工程领域，填土工程的质量直接关系到整个建筑物的稳定与安全。其中，压实系数λc（也称压实度）作为评判填土压实质量的核心量化指标，其重要性不言而喻。规范中常提出的“压实系数不低于0.94”这一要求，意味着填土必须达到高度的密实状态。要实现这一精准检测，需遵循一套严谨的、标准化的检测流程，其核心环节主要包含取样、室内标准击实试验和现场密度检测三个部分。

一、压实系数的定义与核心价值

1.1压实系数的基本概念

压实系数λc是现场填土经压实后的实际干密度（ρd）与在实验室标准击实条件下所能达到的最大干密度（ρdmax）的比值，用公式表示为：λc=ρd/ρdmax。这里的干密度指的是土体中固体颗粒的质量与土体总体积的比值，它排除了含水率波动的影响，能更真实地反映土的密实程度。

1.2为何是0.94？

将压实系数标准设定为0.94并非随意之举，而是经过大量工程实践和科学研究验证的结果。它确保了填土体具有足够的强度和刚度，能够有效抵抗外部荷载导致的变形，并能显著降低其透水性，减少因雨水渗透或毛细水上升引起的软化、冻胀或塌陷风险。在厂房地基、道路路基等对沉降控制要求极高的部位，压实系数0.94是保障工程长期安全运行的临界值。

二、标准击实试验：获取最大干密度ρdmax

在实验室内进行标准击实试验，目的是为了确定该种填土在特定压实功能下所能达到的理论最大密实状态，这是计算压实系数的基准。

2.1试验准备与仪器

试验所需核心仪器包括标准击实仪（含击实筒、击实锤等）、烘箱、天平、筛子等。首先，需从现场取回具有代表性的土样，经风干、破碎后过筛（通常为5mm筛），并配制至少5个不同含水率的试样，以绘制完整的击实曲线。

2.2试验步骤与方法

试验需严格遵循《土工试验方法标准》。主要步骤包括：

1.
分层击实：将制备好的土样分三层装入击实筒，每层用规定重量的击实锤（轻型或重型）从规定高度下落击实规定的次数（如轻型标准为27击/层）。

2.
称重与测定含水率：击实完成后，称量击实筒与土的总重，并从中取出部分土样测定其实际含水率。

2.3数据处理与曲线绘制

通过计算每个试样的干密度，并以干密度为纵坐标、含水率为横坐标，绘制击实曲线。曲线峰值点对应的干密度即为该土样的最大干密度ρdmax，对应的含水率则为最优含水率ωop。在实际施工中，控制填土含水率接近最优含水率是达到高压实系数的关键前提。

三、现场密度检测：获取现场干密度ρd

这是检测流程中直接在现场进行的环节，目的在于获取压实后填土的实际干密度。常用的方法有环刀法、灌砂法和灌水法等。

3.1环刀法

环刀法主要适用于不含砾石的细粒土。操作时，将一定容积的环刀垂直压入或打入压实层中，取出环刀及内部的土样，称重后计算湿密度，再通过测定土样含水率换算得到现场干密度。此方法设备简单、操作便捷，是在粘性土场地最常用的快速检测手段之一。

3.2灌砂法与灌水法

灌砂法和灌水法（也称水袋法）则适用于测定粗粒土、碎石土或现场难以取得原状样的土层密度。其基本原理是：在现场挖掘一个一定容积的试坑，将挖出的全部土料称重并测定平均含水率，同时用标准砂或水来测量试坑的容积，从而计算出湿密度和干密度。这两种方法，尤其是灌砂法，在路基工程中应用极为广泛。

四、压实系数的计算与结果评定

在分别获得同一土样的最大干密度ρdmax（室内试验结果）和现场干密度ρd（现场检测结果）后，即可按公式λc=ρd/ρdmax计算出该检测点的压实系数。

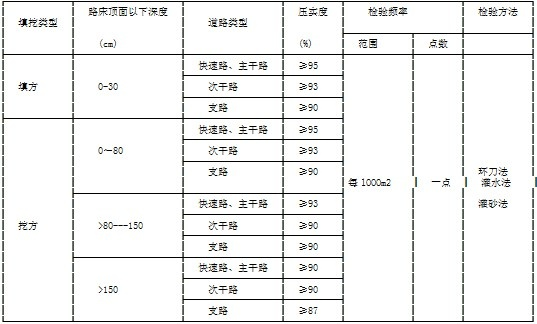

4.1结果评定与频率要求

• 评定标准：将计算出的压实系数λc与设计要求的0.94进行比较。若λc≥0.94，则该点压实质量合格；否则为不合格，需进行补压或返工处理。
• 检测频率：检测批的抽样方案通常遵循随机抽样原则。根据规范，对基坑回填，每50-100m2应不少于1个检测点；对基槽回填，每10-20m应不少于1个检测点；对桩基工程，每个独立承台下的回填均应进行检测。

4.2抽样方案与质量控制

对于填方工程的质量控制，通常采用对检测批随机抽样的方案。在施工过程中，若发现某区域土质变化较大或压实可能存在问题的，应将该区域判定为重要的检测批，适当加密检测点。在压实机械作业的末端、结构物边缘等关键部位，也应增加检测频率，确保无质量死角。

五、影响压实系数检测精度的关键因素

为确保压实系数0.94的检测结果准确可靠，必须关注并控制以下关键因素：

5.1含水率的控制

填土含水率是影响压实效果的最活跃因素。当土样含水率低于最优含水率时，土粒间摩擦阻力大，难以压实；而当含水率过高时，孔隙水压力会抵消部分压实功，同样无法达到预期密实度。因此，施工前和施工中对填土含水率的监测与调整至关重要。

5.2检测操作规范性

• 取样代表性：现场取样点必须能真实反映该区域的平均压实质量，应避开异常点。
• 设备与操作：检测仪器需定期校验，操作过程必须严格遵守相应方法的规程。例如，在灌砂法中，标准砂的密度、灌砂操作的稳定性都会直接影响试坑体积的测量精度。

5.3环境条件

尽管不象水泥试块养护对环境温湿度要求那么严苛，但周围环境的温湿度仍会对土的含水率和检测操作产生一定影响。例如，在雨季或高温暴晒天气下进行检测，土的含水率可能在短时间内发生显著变化，从而影响干密度计算结果的准确性。

总结

压实系数0.94的精准检测是一个系统工程，它贯穿了从室内标准试验到现场实际检测的全过程。每一个环节的操作规范性与数据准确性都直接决定了最终结果的可靠程度。通过严格执行标准化的检测流程，并充分考虑材料特性、环境因素与操作规范，才能有效确保填土工程质量满足设计与规范要求，从而为上部结构的稳定与安全提供坚实基础。
