精密工程测量如何实现毫米级精度？从三大核心技术到现代应用场景全解析

1.精密工程测量的基本概念与精度标准

精密工程测量是指针对大型工程或特种工程，在测量方案设计、实地施测到成果处理的各个环节中，采用专门理论方法和技术体系，实现毫米级绝对精度和10^-6量级相对精度的测量科学。与传统工程测量相比，其核心特征体现在数据获取精度要求更高、需要研制专用设备与自动化系统、服务于工程中精度要求最高的关键环节。现代精密工程测量已形成完整的技术架构，从角度、距离、高程三个基本测量问题出发，构建起高精度、高可靠性的测量体系。

在精度标准方面，精密工程测量的绝对精度需达到毫米级，相对精度则要求达到10^-6量级。这种精度要求在特大型桥梁建设、超高层建筑施工、高能粒子加速器安装等场景中尤为关键。例如，在高速铁路CPⅢ控制网测量中，测量标志中心引起的误差需控制在0.3mm以内，水平方向观测的半测回归零差不超过6″。

2.精密工程测量的三大核心技术体系

2.1精密角度测量技术

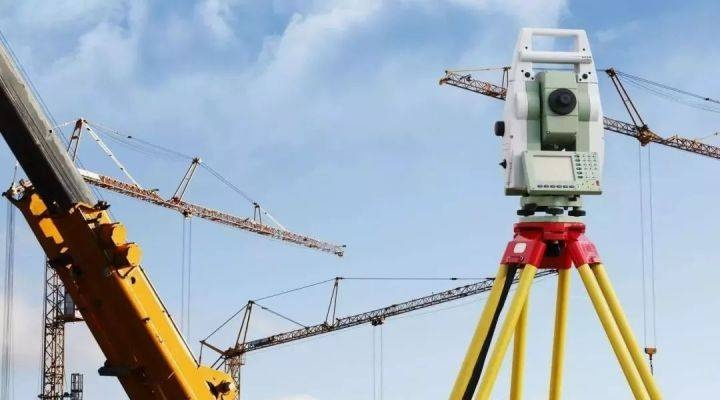

精密角度测量主要依靠全站仪等高精度仪器实现。以徕卡TPS2000全站仪为例，其一测回方向标准差可达0.5″，为工程提供极为精准的角度基准。现代全站仪通过电子测距和电子测角相结合，利用红外线或激光测距，结合角度测量计算出目标点的三维坐标。具体而言，全站仪在经纬仪的基础上增加了测距功能，通过精准的电子测角获取水平角和竖直角，再结合光电测距原理获得仪器到目标点的直线距离。

在实际操作中，精密角度测量需要系统性地减弱对中误差、目标偏心差、照准误差、竖轴倾斜误差及环境影响。现代全站仪配备了双轴补偿器，可自动修正竖轴倾斜误差；同时，其望远镜调焦环、竖直制动轮、水平制动手轮等部件的精密设计，为高精度角度测量提供了硬件保障。

2.2精密距离测量技术

精密距离测量根据测量范围的不同，采用不同的技术方案。在数十米范围内，双频激光测距仪可实现相对精度5×10^-7；在数百米范围内，因瓦基线尺的测量相对精度高于10^-6；而在数千米范围内，则主要采用精密光电测距或全站仪。

全站仪的测距功能通过相位式激光测距技术实现，测程可达3km，测距精度可达±(2mm+2ppm)。现代全站仪已实现测角、测距、计算模块的集成化设计，支持导线测量、后方交会等多种测量程序，大幅提升了距离测量的效率和精度。

2.3精密高程测量技术

几何水准测量仍是精密高程测量的最主要方法，主要通过自动安平水准仪、电子水准仪等设备实现。液体静力水准测量作为特殊条件下的工程水准测量手段，具有高精度、遥测、自动化、可移动和可持续测量等特点。

现代高程测量技术的重要进展体现在CPⅢ控制网高程测量中。该方法采用高精度数字水准仪，按精密水准测量精度要求观测，观测路线可按往返路线观测或逐个闭合环观测，相邻两对CPⅢ控制点构成闭合环，每隔2-3km附合到二等水准点上。这种系统化的高程控制体系，为高速铁路等大型工程提供了可靠的高程基准。

3.现代精密工程测量的技术创新

3.1从传统到现代的技术演进

现代工程测量技术与传统技术相比，在技术手段、数据处理、精度效率及应用范围等方面存在显著差异。传统测量技术主要依赖光学仪器，如水准仪、经纬仪等，需人工操作和读数；而现代测量技术采用全站仪、GPS、无人机航测系统等自动化设备，实现了数据的自动采集和处理。

具体而言，全站仪经历了从模块化集成到一体化设计的技术演进。1992年后，全站仪实现测角、测距、计算模块的集成化设计，内置大量数据存储器，支持多种测量程序。21世纪以来，全站仪进一步融入了GPS、GNSS定位技术与3D激光扫描功能，支持免棱镜测距，并能实时生成三维点云模型。

3.2精密控制网的布设技术

精密控制网的布设是确保测量精度的核心环节。水平控制网一般由基准线、三角形、大地四边形及中点多边形等基本图形构成，可布设成基准线、三角网、三边网、边角网、GPS网等形式。根据工程特点，还可布设直伸形三角网、环形控制网、三维控制网等特殊形式的控制网。

以高速铁路CPⅢ控制网为例，其作为沿高铁轨道两侧布设的自由测站边角交会网，采用强制对中装置，标志中心偏差控制在0.3mm。每个CPⅢ控制网测量分段长度为4-8km，每段至少联测3个高级控制点。控制点布设在轨道两侧，每隔50-60m布设一对，通过精密的观测方法确保测量精度。

3.3倾斜摄影与免像控技术

倾斜摄影技术的出现，为精密工程测量带来了革命性变化。通过GNSS与IMU的融合定位、多视角匹配和智能算法优化，现代测量技术可减少或完全摆脱对地面控制点的依赖。具体而言，GNSS提供高精度的绝对位置信息，IMU通过加速度计和陀螺仪提供相对姿态信息，两者结合可实时计算相机的外方位元素。

这种免像控技术通过多镜头协同与空间信息采集，结合空三加密算法和密集匹配算法，实现无需地面控制点的高精度三维重建，大幅提升了作业效率。例如，倾斜摄影相机通过5个CMOS镜头同时拍摄，从45°倾斜角获取地物侧面纹理信息，弥补了传统垂直摄影的局限。

4.精密工程测量的典型应用场景

4.1大型基础设施建设

在特大型桥梁建设中，精密工程测量通过建立高精度控制网，为桥梁施工提供准确的基准。在超高层建筑施工中，精密施工放样技术确保建筑物垂直度和平面位置的精确控制。在这些场景中，精密工程测量不仅要满足高精度要求，还需适应复杂的施工环境。

例如，在高速铁路建设中，CPⅢ控制网的测量精度直接影响轨道平顺性和行车安全。其平面控制采用全圆方向观测法进行观测，一般观测2-4个测回，确保测量结果的可靠性。

4.2精密工业安装与检测

在高能粒子加速器等精密设备安装中，对测量精度提出了极高要求。这类工程通常需要布设环形控制网，通过精密测边锁确保弧形结构的精确安装。在自动化流水线的安装中，直伸形三角网为长轴线或导轨的准直测量提供技术支撑。

4.3工程变形监测

精密工程测量在大型水坝、高层建筑等工程的变形监测中发挥着重要作用。通过建立持续的监测系统，结合现代数据处理技术，可实时掌握工程结构的安全状态。

5.精密工程测量的发展趋势与挑战

5.1技术智能化与集成化

现代精密工程测量正朝着智能化、自动化方向发展。全站仪等设备已配备Android操作系统，支持实时数据分析和三维建模。同时，多种测量技术的集成应用成为趋势，如GNSS、IMU与摄影测量技术的融合。

5.2精度要求的不断提升

随着工程建设规模的扩大和复杂度的增加，对测量精度的要求也在不断提升。在某些特殊工程中，相对精度要求甚至超过10^-6量级。这要求测量技术和设备持续创新，数据处理方法不断优化。

5.3应对复杂环境的挑战

在高海拔、地下或密集建筑区域，GNSS信号可能受到干扰；长期使用IMU可能导致姿态数据漂移。这些技术挑战需要通过算法优化和设备改进来克服。
