钢结构三角梁起拱高度怎么算？规范标准与实践要点详解

一、起拱高度的基本规定

钢结构三角梁起拱高度计算首先需要依据国家规范标准。《建筑结构荷载规范》明确指出，三角梁起拱高度通常按照梁跨度的一定比例确定，范围在1/1000-3/1000之间。比如跨度为10米的三角梁，起拱高度就在10毫米到30毫米之间。对于跨度为18米的三角形钢屋架，《钢结构设计标准》GB50017规定其制作起拱值应取跨度的1/500，即36毫米。这一标准明显高于普通梁的起拱要求，体现了三角形屋架特殊的结构特性。

具体规范要求方面，当设计无要求时按梁跨总长度的1/1000起拱，也就是说梁中部的要比梁端部的高出1/1000的高度。例如梁是8m的，那么梁中部的要比梁端部的标高高出8mm。如果设计有具体要求，则应按设计要求进行起拱。

二、起拱计算的核心要素

荷载因素是关键考量。在实际计算三角梁起拱高度时，必须考虑梁所承受的恒载与活载大小。活载大的情况下，起拱高度可能需适当增加，例如体育馆三角梁，由于人员活动等活载大，起拱可偏向3/1000。恒载包括结构自重、屋面材料等长期作用荷载，活载则考虑雪荷载、风荷载、人员设备等临时荷载。

材料特性影响显著。钢结构三角梁和混凝土三角梁因钢材和混凝土弹性模量等不同，起拱高度计算方法存在差异。钢材弹性模量高，通常为2.06×10?MPa，这一特性使得钢结构三角梁在相同跨度条件下的起拱高度计算会有相应调整。

结构形式决定基准值。国家标准规定，三角形屋架在跨度≥15米时，起拱值应取跨度的1/500。而对于跨度不小于24米的梯形或平行弦屋架，当下弦无曲折时宜起拱，拱度同样约为跨度L的1/500。这表明不同结构形式的起拱标准存在明显区别。

三、专项影响因素分析

温度变形修正必不可少。在温差大的地区，温度变化引起的梁伸缩会影响起拱高度，需根据当地气候条件进行修正计算。温度变化导致的材料热胀冷缩效应必须纳入计算考量，特别是在季节性温差明显的地区。

风荷载影响不容忽视。对于大跨度三角梁，风荷载对其影响显著，在计算起拱高度时要依据当地风荷载标准值，结合结构动力学原理，考虑风致振动对起拱高度的影响。风致振动可能引起结构的动力响应，需要在静力计算基础上考虑动力放大效应。

高跨比关联刚度调整。依据梁的高跨比来辅助计算三角梁起拱高度，高跨比不同，梁的刚度不同，起拱高度也会有所不同。高跨比大的梁相对刚度大，起拱高度可适当降低。这一参数直接反映了结构刚度的特征。

施工因素需要预留。计算三角梁起拱高度要考虑施工过程中的因素，如模板的变形、支撑体系的稳定性等，这些都会对最终的起拱高度产生影响，在计算时需预留一定的调整量。实践经验表明，施工过程中的不确定性因素必须通过合理的预留量加以控制。

四、计算方法与技术手段

传统力学计算方法。运用结构力学原理，通过计算梁在荷载作用下的变形量来确定三角梁起拱高度。对超静定三角梁结构，需利用力法、位移法等方法分析计算。这些方法基于材料力学和结构力学的基本原理，具有理论基础扎实的特点。

现代数值模拟技术。采用有限元分析软件对三角梁进行模拟分析，通过建立精确模型，输入各种荷载条件和材料参数，得出准确的起拱高度数值。有限元分析能够考虑复杂的边界条件、荷载组合和材料非线性等因素，为工程设计提供可靠依据。

工程案例参考法。参考以往类似工程案例经验，如相同跨度、荷载条件下的工业厂房三角梁工程，其起拱高度数据能为当前工程计算提供重要参考。这种方法特别适合于缺乏详细设计资料的情况。

五、特殊结构处理要点

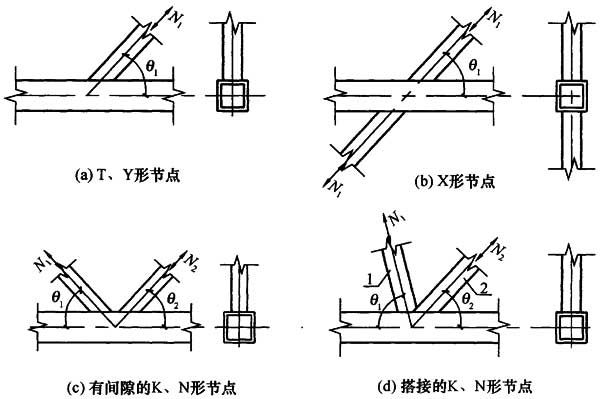

梯形和平行弦屋架的起拱应保持桁架高度不变，且上下弦仍为直线而在中点拐折。假定起拱前后竖杆长度不变，上弦坡度不变，则各杆长度需要按照特定的几何关系进行计算。

轻型钢屋架的形式以芬克式和三铰拱式应用最为广泛。对三铰拱式轻型钢屋架的三角形组合斜梁，为了满足整体稳定性要求，其截面高度与斜梁长度的比值应满足h/l≥1/18，截面宽度与截面高度的比值应满足b/h≥2/5。这些特殊的构造要求直接影响起拱高度的确定。

大跨度屋架需要特别关注其刚度要求。刚架梁的竖向挠度与其跨度的比值有明确限值，仅支撑压型钢板屋面和檩条时不应超过1/180，有吊顶时不应超过1/240，有吊顶且抹灰时不应超过1/360。

六、施工图纸表达规范

在屋架施工详图中，必须清晰表达起拱相关数据。通常以单线绘制屋架简图于图纸的左上角，当结构为对称时，左半图上注明起拱大小及起拱后的杆件节点间的几何长度。右半图上则需注明杆件的内力设计值，这些信息共同构成了起拱高度计算的完整依据。

施工图纸还需要包含屋架的正面图、上弦杆的俯视图、下弦杆的俯视图、左右端视图及必要的剖面图和特殊的零件图。屋架对称时可只画左半屋架，但需表明其与右半屋架的拼接方式，确保起拱构造的正确实施。

七、质量控制与验收标准

起拱高度的质量控制需要贯穿于材料验收、制作过程、安装就位全过程。根据《GB50204—2002工程施工质量验收规范》和设计要求规定，超过4m的构建必须按照设计要求起拱。验收时需要核查实际起拱高度是否符合设计要求，偏差是否在允许范围内。

焊缝质量、螺栓连接、防腐处理等各个环节都需要严格把控，确保起拱效果符合设计要求。特别是在大跨度结构中，微小的施工偏差都可能导致实际起拱效果与设计意图产生显著差异。

八、工程实例计算演示

以跨度18米的三角形钢屋架为例，根据规范要求起拱值取跨度的1/500。计算过程为：18m×1/500=0.036m=36mm。这一计算结果是制作和安装的基础依据。

如果该屋架用于体育馆等活载较大的场所，考虑到活载影响，起拱高度可能需要适当增加，在36mm基础上根据实际荷载计算进行调整。同时需要结合当地气候条件、风荷载特征等因素进行综合判断。

九、常见问题与对策

起拱不足问题：表现为屋面建成后出现下挠，影响使用功能和美观。对策是严格按照规范计算，并在施工中加强过程控制。

起拱过度问题：导致屋面坡度异常，影响屋面排水和覆盖材料安装。解决方法是精确计算，避免盲目加大起拱值。

不均匀起拱问题：造成屋面平整度不达标。需要在施工中确保支撑系统均匀受力，模板制作精确。

十、发展趋势与新技术应用

随着建筑信息模型技术的发展，钢结构三角梁起拱高度的计算和表达更加直观精确。BIM技术能够实现起拱效果的三维可视化，便于各方协调和碰撞检查。

预制装配化趋势下，起拱精度的控制要求更高。需要在工厂化制作过程中采用先进的下料和组对工艺，确保现场安装精度。
