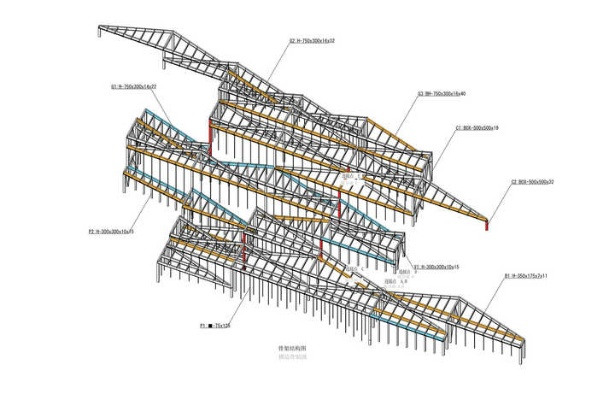

4坡5脊钢结构骨架立体图解析：如何实现复杂屋面结构的精准施工？

一、4坡5脊钢结构的基本概念与设计要点

Q：什么是4坡5脊钢结构骨架？其在建筑中有何特殊价值？

A：4坡5脊钢结构骨架是指由四个倾斜屋面和五条主脊线构成的空间结构体系。这种结构通过五个脊线交汇点形成多向受力路径，既能有效分散荷载，又能创造出丰富的建筑造型。在坡屋面结构中，脊线作为主要受力构件承担着屋面传递的荷载，而坡面则通过檩条系统将力传导至主体框架。

在设计过程中，需重点考虑结构选型与力学布局。根据建筑用途和荷载特点，通常采用钢混凝土组合结构或纯钢框架体系。对于跨度较大的建筑，需通过有限元分析确定梁柱截面尺寸，确保在风荷载、雪荷载及地震作用下的结构安全性。特别是五个脊线的交汇节点，需进行专项受力分析，避免出现应力集中现象。

Q：此类复杂钢结构的设计难点主要体现在哪些方面？

A：首先是三维空间定位难题。五条脊线在空间中呈多角度交汇，每个连接点都需要精确的三维坐标控制。其次是节点构造复杂，特别是脊线交汇处的连接板设计，既要保证传力可靠，又要考虑施工可行性。此外，坡度变化导致的构件长度差异和安装角度调整也是设计阶段必须解决的问题。

二、关键技术节点与施工控制要点

Q：脊线交汇节点的处理有哪些核心技术要求？

A：脊线交汇节点是整个结构体系的关键。设计时应遵循“强节点弱构件”原则，采用加劲肋增强节点区域刚度。节点板规格应尽可能统一，同一项目建议不超过两种型号，以提高材料利用率并简化施工流程。在实际工程中，节点连接板应伸出主梁翼缘外，确保次梁安装时具有足够的操作空间。

对于坡度超过25°的屋面，建议在节点处设置临时支撑系统，待主要焊接工作完成后再行拆除。焊接过程中应严格按照工艺要求设置引熄弧板，避免在母材上直接起弧，防止损伤主体构件。

Q：钢结构安装过程中最容易出现哪些质量问题？

A：根据工程实践，4坡5脊钢结构安装中常见问题包括：地脚螺栓平面位置及标高偏差、钢柱对接错口偏大、连接板拼接不严密等。特别是在校正过程中，由于构件自重和温度变化的影响，容易导致对接坡口尺寸偏差，影响焊接质量。

针对这些问题，可采取以下改进措施：使用高精度全站仪进行三维放样，在混凝土浇筑前对预埋件进行二次复核；钢柱对接时，分段位置宜设置在楼层标高往上1.2m左右，便于焊接操作和焊缝检测。

三、特殊部位处理与质量控制

Q：钢筋桁架楼承板在坡屋面上的应用需要注意哪些特殊问题？

A：在坡度较大的4坡5脊屋面中采用钢筋桁架楼承板时，应重点关注以下方面：首先，梁柱节点处宜采用角钢支撑系统，对于直径较大的圆管钢框柱，则建议使用钢柱外环板，这样既能优化楼承板端部受力，又能有效防止混凝土浇筑时漏浆。

对于栓钉焊接质量，应严格控制焊接参数，避免击穿压型钢板。同时，钢筋桁架楼承板接口处、搭接处的严密性需要特别检查，确保符合设计要求。施工时要合理排版，尽量减少现场切割，提高材料利用率。

Q：如何保证复杂钢结构骨架的整体稳定性？

A：保证整体稳定性的关键措施包括：合理布置水平支撑和垂直支撑系统，使力流顺畅传递；对于较高的钢柱，避免采用现场定位焊接的方法，以防安装误差积累；柱顶标高应比梁顶高出20-50mm，确保梁柱连接上翼缘焊缝的焊脚尺寸符合规范要求。

四、技术创新与发展趋势

Q：现代技术在4坡5脊钢结构施工中有哪些创新应用？

A：BIM技术的应用是当前的重要创新方向。通过建立精确的三维信息模型，可以提前发现不同专业之间的冲突，优化节点构造。同时，模块化设计理念的引入，使得复杂钢结构能够实现工厂预制、现场拼装的现代化施工模式，大大提高施工效率和质量。

装配式施工技术的推广也为此类结构提供了新的解决方案。如采用轻钢框架装配式结构或模块化轻钢框架箱式结构，不仅施工速度快，而且能更好地保证构件加工精度。

随着《装配式钢结构建筑技术标准》和《钢结构设计标准》的不断完善，4坡5脊钢结构的标准化、规范化水平将进一步提高，为复杂建筑形态的实现提供更加可靠的技术支持。
