技术原理篇

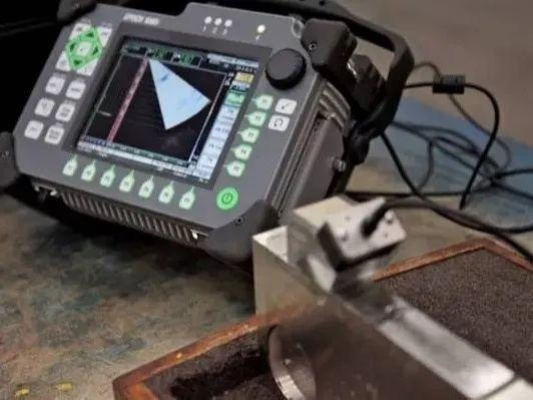

什么是TOFD超声检测技术?
TOFD(TimeofFlightDiffraction)超声检测又称超声波衍射时差法,是一种基于缺陷端点衍射波信号的无损检测技术。其核心原理在于通过对称布置的一发一收双探头,精确捕捉缺陷尖端产生的衍射信号,并利用信号传播时差来定位和定量缺陷。与依赖缺陷反射波信号幅度的传统超声检测不同,TOFD依据衍射波的传播时间进行判定,这使得检测结果与缺陷取向关联度较低,显著提升了检测可靠性。

TOFD技术如何实现精确测量?
该技术采用惠更斯波动理论,当超声波遇到缺陷时,会在缺陷尖端产生衍射波。通过测量直通波、缺陷上端点衍射波、缺陷下端点衍射波和底面反射波之间的时间差,结合已知的声速和探头间距,运用三角几何关系即可精确计算出缺陷的深度位置和高度尺寸。这种测量方式使TOFD在垂直方向上的定位误差可控制在1毫米以内,远优于传统超声波检测方法。
优势特点篇
TOFD技术有哪些核心优势?
高精度定量:TOFD技术对缺陷高度的测量精度显著高于常规超声检测,尤其适用于裂纹类缺陷的精确量化。
缺陷检出率高:对焊缝中部缺陷具有优异检出能力,能有效识别裂纹、未熔合等危害性缺陷。研究表明,TOFD对各种缺陷的整体检出率明显高于传统方法。
检测效率高:只需沿焊缝方向一次扫查即可覆盖整个检测区域,无需像传统超声检测那样多次多角度扫查。配合自动扫查装置,检测速度可提升数倍。
数据可记录性:TOFD检测全程记录A扫波形,生成D扫描图像,所有数据可存档备查,为质量追溯提供可靠依据。
安全环保:检测过程无需辐射防护,对人员和环境无危害,可在其他工序同步施工时进行检测,大幅缩短工期。
TOFD技术存在哪些局限性?
近表面盲区:在检测区域近表面存在直通波和底面反射波造成的盲区,需配合其他方法进行补充检测。按照NB/T47013.10标准要求,扫查面盲区应小于1毫米,当无法满足时需采用超声脉冲反射法补充检测。
复杂构件适用性有限:对于几何形状复杂的结构件,TOFD检测效果受限。
对人员要求高:操作人员需掌握超声基础理论、数字化信号处理、缺陷图谱判定等综合知识。
粗晶材料检测困难:对奥氏体不锈钢等粗晶材料,超声波衰减严重,信噪比较低。
应用实践篇
TOFD适用于哪些建筑钢结构场景?
该技术主要适用于以下建筑钢结构场景:材料为低碳钢或低合金钢的全焊透对接接头;工件厚度范围在12毫米至400毫米之间的构件;焊接件表面构成135°至180°夹角的角接头。在建筑钢结构工程中,TOFD已广泛应用于大型场馆、超高层建筑、桥梁等关键结构的焊缝质量检测。
TOFD检测的标准流程是什么?
完整的TOFD检测流程包括四个关键环节:
操作指导书编制:根据标准规范和工件要求编制详细操作指导书,内容包括检测技术要求、设备要求、工艺参数选择等。编制时需充分考虑焊缝宽度对盲区的影响,必要时采用偏置非平行扫查。
仪器设备调试:包括探头选择、探头中心间距设定、灵敏度调节、参数校准等。对于厚度大于50毫米的工件,通常需要分区设置检测参数。
实际工件扫查:确保探头移动平稳、速度均匀,耦合剂充足,以获得清晰的D扫描图谱。
图谱分析与判定:识别缺陷特征信号,区分相关显示与非相关显示,准确定位和定量缺陷。
如何保证TOFD检测质量?
工艺验证:操作指导书在首次应用前必须进行工艺验证,确保检测参数设置的合理性。
盲区处理:当扫查面盲区无法满足小于1毫米的要求时,应采用超声脉冲反射法、磁粉检测或渗透检测进行补充检测。
设备校准:定期按照ISO22232等国际规范对检测设备进行校准,确保测量准确性。
人员培训:检测人员需经过系统培训,掌握理论基础和实际操作技能,特别是图谱判读能力。
发展前景篇
TOFD技术的未来发展方向如何?
TOFD技术自20世纪70年代由英国学者Silk提出以来,经历了长期发展过程。随着计算机技术和数字信号处理技术的进步,TOFD设备的性能和便携性不断提升。我国于2005年成功研制出首台国产TOFD专用检测设备,实现了技术国产化。
未来,TOFD技术将与相控阵超声检测等先进方法进一步融合。超声相控阵采用多晶片控制声束聚焦技术,适用于复杂几何形状结构件的检测,与TOFD形成良好互补。在建筑行业向着高质量、高效率、绿色环保方向发展的背景下,TOFD检测技术以其独特优势,必将在钢结构工程质量控制中发挥更加重要的作用。
随着国家标准的不断完善和行业经验的持续积累,TOFD技术在建筑钢结构的焊缝质量检测中具有广阔的应用前景,为现代建筑工程建设中"以人为本"的科学发展观提供有力技术支撑。
