钢结构焊接需要探伤检测吗？建筑安全的第一道防线

一、探伤检测的必要性

Q：钢结构焊接为何必须进行探伤检测？

A：钢结构在现代建筑中承担着主体支撑作用，焊接质量直接影响结构安全。焊接过程中产生的气孔、夹渣、未熔合、裂纹等缺陷，若不及时发现处理，可能引发灾难性后果。探伤检测通过无损技术手段，能够在不破坏结构完整性的前提下，准确识别内部缺陷，为工程安全提供可靠保障。

Q：哪些钢结构工程需要重点检测？

A：大型工业厂房、桥梁工程、超高层建筑、体育场馆等涉及公共安全的关键设施，其主钢梁、钢柱、支撑等承重构件的焊缝必须进行100%探伤检测。按照GB50205-2020规范要求，对于质量等级为一级的焊缝，需实行全数检测；二级焊缝的探伤比例不低于20%；三级焊缝则根据设计要求确定抽检比例。

二、检测方法与技术标准

Q：常用的探伤检测方法有哪些？

A：目前主流的探伤方法包括四大核心技术：

1.
超声波探伤(UT)：利用高频声波反射原理，可精准探测焊缝内部缺陷的尺寸与位置，特别适用于厚度大于8mm的构件检测

2.
射线探伤(RT)：通过X射线或γ射线穿透钢材，在底片上形成缺陷影像，直观显示气孔、夹渣等体积型缺陷

3.
磁粉探伤(MT)：针对铁磁性材料表面及近表面裂纹检测，灵敏度高

4.
渗透探伤(PT)：适用于各种金属材料的表面开口缺陷检测

Q：检测标准如何选择？

A：国内钢结构探伤主要依据以下标准体系：

• 《钢结构工程施工质量验收规范》(GB50205-2020)
• 《焊缝无损检测超声检测技术、检测等级和评定》(GB/T11345-2013)
• 《承压设备无损检测》(NB/T47013-2015)

  检测人员需根据工程设计要求、构件重要性及材料特性，合理选择检测标准和验收等级。

三、检测流程与操作规范

Q：探伤检测的具体流程是怎样的？

A：规范的探伤检测包含三个关键阶段：

1.
探伤前准备：对检测设备进行全面校准，清除探伤部位表面的铁锈、油污等杂物，确保探头与钢材表面良好接触。根据工程要求确定探伤比例和部位，如主钢梁关键焊缝、钢柱对接焊缝等。

2.
现场检测操作：

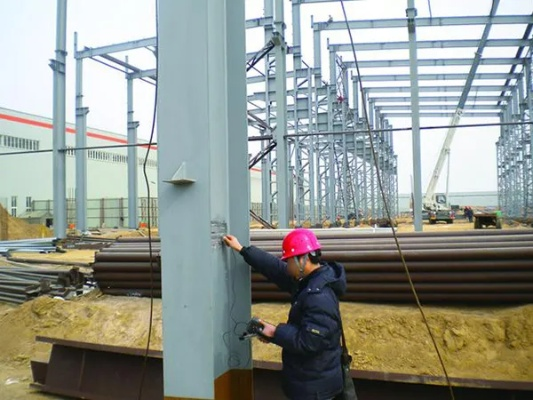

• 超声波探伤时，探伤人员沿焊缝缓慢移动探头，密切观察仪器屏幕上的波形变化。当出现超过评定线的反射波时，立即标记并记录缺陷特征
• 射线探伤需设置安全警戒区，按预设参数进行曝光，后期通过胶片显影分析缺陷性质。

3.
数据记录与评估：详细记录缺陷的位置、类型、尺寸等信息，依据标准评定等级。对不合格焊缝要求施工单位按修复工艺规程处理，并重新检测直至合格。

Q：不同缺陷的识别特征是什么？

A：专业探伤人员通过波形和影像特征准确判别缺陷：

• 气孔：在超声波检测中显示为单个尖锐回波，射线底片呈现圆形黑点
• 夹渣：超声波波形呈锯齿状，射线影像为不规则阴影
• 裂纹：超声波回波幅度高，射线影像呈直线状细线
• 未熔合：超声波信号表现为连续线性缺陷波。

四、质量控制与技术创新

Q：如何保证探伤检测的准确性？

A：质量控制体系包括：

• 设备定期校准：使用CSK-IA标准试块校验超声波探伤仪灵敏度
• 人员资质管理：检测人员需持有中国无损检测学会颁发的II级及以上资格证书
• 过程标准化：严格执行检测工艺卡要求，确保操作规范统一。

Q：探伤技术有哪些新发展？

A：近年来检测技术持续创新：

• 超声相控阵技术：通过电子控制声束偏转，实现复杂结构的多角度检测，大大提升检测效率
• 涡流检测技术：北京工业大学研究的涡流法可对异种钢焊接接头的热老化程度进行评估，实现材料性能的无损检测
• 数字化管理系统：将检测数据与BIM模型结合，建立焊缝质量终身可追溯体系。

五、常见问题与解决方案

Q：探伤检测中常见的技术难题有哪些？

A：实际检测中常遇到：

1.
复杂节点检测困难：采用射线探伤与超声探伤组合方案，多角度覆盖检测盲区

2.
环境干扰：现场温度、湿度变化影响检测精度，需进行环境补偿校正

3.
缺陷定性争议：通过三种以上检测方法互相验证，确保评定结果准确可靠。

Q：不合格焊缝如何处理？

A：根据缺陷严重程度采取不同措施：

• 轻微缺陷：直径小于规范限值的气孔或夹渣，可不处理
• 严重缺陷：对裂纹、未熔合等危害性缺陷，要求施工单位进行局部切除并重新焊接，返修后必须按原检测方法复验，直至符合标准要求。

六、行业前景与发展趋势

Q：钢结构探伤检测行业将如何发展？

A：随着建筑工业化进程加速，钢结构探伤检测呈现三大趋势：

1.
智能化检测：人工智能技术应用于缺陷识别，大幅提升检测效率和准确率

2.
标准化体系完善：检测标准与国际接轨，推动行业规范化发展

3.
全过程质量管理：从材料进场到工程竣工，建立全覆盖的质量检测体系。
