超声波无损检测设备如何工作？详解原理与应用场景

技术定义与行业定位

超声波无损检测设备是以机械波物理特性为基础，通过高频声波对建筑材料内部结构进行非侵入式探测的专业仪器^()。该技术自20世纪中期引入建筑检测领域以来，已成为保障工程质量的支柱性手段，尤其适用于钢筋混凝土结构、桥梁焊缝、基桩完整性等关键场景的缺陷诊断^()。其核心优势在于能够精准定位内部裂缝、空洞、夹杂物等隐患，同时避免对构件造成二次损伤^()。

一、技术原理与设备构成

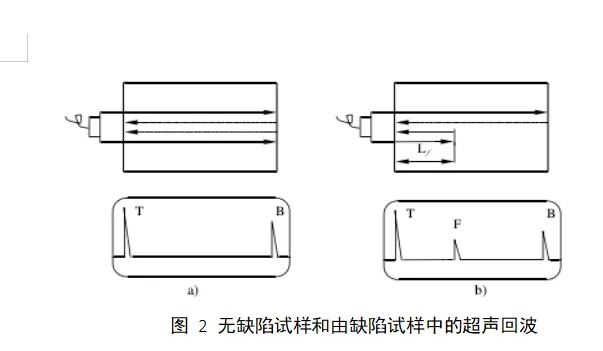

超声波检测设备通过三大模块协同工作：激发单元、接收单元与数据分析系统。激发单元采用压电晶体转换器，将电脉冲转化为频率超过20kHz的高频机械振动（即超声波）^()。声波在传播途中遇到材料内部界面时，会根据介质密度差异产生反射、折射或散射，接收单元捕获这些信号后，通过时域、频域及幅值分析，生成结构完整性报告^()。

1.核心物理参数

• 声速与材料性质：超声波在混凝土中的传播速度通常为3000-5000m/s，速度异常可直接反映材料密实度或强度变化^()。例如，某跨江大桥检测中，通过对比健康区域与缺陷区域的波速差（≥15%），准确识别出焊缝未熔合缺陷^()。
• 衰减特性：波幅衰减程度与材料内部空隙率呈正相关。研究表明，当混凝土内部孔隙率超过5%时，波幅衰减率可达正常区域的2.3倍^()。

2.设备演进与技术创新

传统单探头设备仅支持点状检测，而现代阵列式超声仪已实现三维成像。如PD8050型号设备通过64阵元探头组，结合A/B/C扫描技术，对缺陷进行立体化重构，定位精度达毫米级^()。此外，脉冲回波法的应用使检测深度突破至10米，满足超大型基桩的检测需求^()。

二、典型工程应用场景

1.桥梁钢结构焊缝检测

在重载交通桥梁的维护中，超声波设备通过脉冲回波法分析焊缝区域的声学响应特征^()。某案例中，采用5MHz直探头对主梁焊缝线性扫描，成功识别出深度2.3mm的微裂纹，并通过频谱分析区分夹杂物与未熔合缺陷的声学签名差异^()。

2.混凝土基桩完整性评估

针对钻孔灌注桩，采用声波透射法跨孔检测。当某测点声速低于临界值（如3500m/s）且波幅骤减50%时，可判定为空洞缺陷^()。实际工程中，AC测面3.52-3.77m深处的异常点，经波形对比显示主频降低35%，最终验证为离析现象^()。

3.预应力孔道灌浆密实度诊断

传统冲击回波法易受钢筋干扰，而阵列式横波技术通过波速计算动泊松比，实现对灌浆空隙的定量分析^()。某高速公路项目通过该方法发现12%的孔道存在局部未灌实问题，及时避免了潜在结构风险^()。

三、技术优势与局限性分析

优势：

• 高灵敏度与精度：可检测微米级裂纹，裂缝宽度识别阈值为0.1mm^()；
• 环保经济性：无需破坏结构，单次检测成本仅为钻孔取样的1/5^()；
• 动态监测能力：支持长期服役结构的周期性检测，如对腐蚀环境下钢构件的厚度变化进行年度跟踪^()。

局限性：

• 材料适应性限制：对高衰减材料（如轻质泡沫混凝土）检测效果不佳^()；
• 环境干扰因素：温度每升高10℃，声速偏差可达2%，需引入补偿算法^()；
• 操作专业性要求：检测结果可靠性高度依赖人员经验，需通过标准试块定期校准设备^()。

四、前沿发展与未来趋势

1.
智能诊断系统：结合人工智能算法，对海量声学信号进行模式识别。例如，基于卷积神经网络的缺陷分类模型，对裂纹识别准确率已达96.7%^()；

2.
微型化与集成化：手持式超声检测仪重量已降至1.2kg，同时集成热成像与数据云端同步功能^()；

3.
多技术融合：超声波与探地雷达联合应用，形成电磁波t机械波互补验证机制，有效减少误判率^()。

五、标准化操作指南

为确保检测有效性，建议遵循以下流程：

• 前期准备：清洁检测表面，选用合适耦合剂（如凡士林或专用凝胶）^()；
• 参数设置：根据材料类型选择探头频率（混凝土推荐50-100kHz，金属件1-5MHz）^()；
• 数据校验：通过同一构件的多剖面交叉检测，消除偶然误差^()。

小编有话说：技术价值与行业展望

超声波无损检测设备通过持续的技术迭代，已从辅助工具升级为建筑工程质量控制的不可或缺环节^()。随着5G物联网与数字孪生技术的发展，未来该技术将与结构健康监测系统深度整合，实现从“定期检测”到“实时预警”的跨越^()。对于检测人员而言，掌握声学原理与数据分析技能，将成为职业能力的核心评价标准^()。
